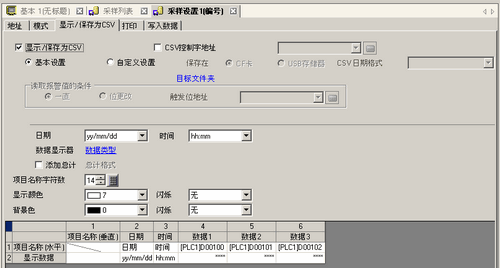

25.8.5 显示/保存为CSV(自定义设置)设置在人机界面画面上显示采样数据的格式并以CSV文件将采样数据保存在CF卡/USB存储设备上。在[基本设置]或[自定义设置]格式设置模式之间，设置会有所不同。
以下介绍[基本设置]。关于自定义设置，请参阅下面的内容。
显示/保存为CSV
指定是否在人机界面画面上显示采样数据或保存至CF卡/USB存储设备。
当用采样数据显示器进行显示或将数据保存至CF卡/USB存储器时，必须检查并设置格式。
基本设置/自定义设置
选择格式设置模式。
基本设置
使用预置格式轻松配置设置。
自定义设置
设置自定义格式。
CSV控制字地址
指定是否保存为CSV文件。当保存时，设置控制地址，用于将数据写入CF卡/USB存储器。
使用两个连续地址用于写入命令及其结果(状态)和文件(“SA*****.csv”中的*****部分。)该文件编号可以在0至65535中选择。
保存在
选择保存采样数据的目标位置。
CF卡
将数据写入CF卡。
USB存储器
将数据写入USB存储设备。
CSV日期格式
设置输出到CSV的日期格式，从[yy/mm/dd]、[dd/mm/yy]、[mm/dd/yy]、[20yy/mm/dd]、[dd/mm/20yy]、 [mm/dd/20yy]或[mm/dd]中选择。“yy”显示年份的最后两个数字“mm”和“dd”用两位数字显示月份和日期。
用Pro-Server EX的MES程序读取CF卡时，请选择[yy/mm/dd]。
目标文件夹

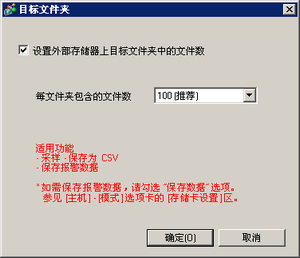

将弹出如下对话框。
下节列出了支持目标文件夹分割的机型。1.5 支持的功能
设置外部存储器上目标文件夹中的文件数
选择是否为历史报警数据和采样数据分割目标文件夹。
可用[每文件夹包含的文件数]字段控制每个文件夹中的文件数。
例如，[每文件夹包含的文件数] = [100]，将采样组1保存到CSV
|
文件夹 |
保存的文件 |
|---|---|
|
\SAMP01\00000 |
SA00000.CSV ~ SA00099.CSV |
|
\SAMP01\00001 |
SA00100.CSV ~ SA00199.CSV |
|
: |
: |
|
\SAMP01\00655 |
SA65500.CSV ~ SA65535.CSV |
有关目标文件夹和文件名的信息，请参阅以下内容。5.6.1 保存文件夹和文件名
设置同时适用于历史报警和采样数据。不能仅为其中之一设置文件/文件夹分割，也不能为它们设置不同的文件号。
每文件夹包含的文件数
每文件夹包含的文件数，可选择[50]、[100(推荐)]、[150]、[200]、[250]、[300]、[350]、[400]、[450]或[500]
当不需要分割文件夹时，请选择[100(推荐)]来增加保存速度。
文件号(文件名的后5个字符)定义目标文件夹。文件号并非用于计算文件夹中的文件数，因为文件号可以比文件夹中的文件数大。
读取报警值的条件
当在[数据设置]中的[报警]选项卡中启用了[报警设置]并设置了[报警操作]中的[地址]时，即可在此设置读取该地址的条件。
一直
连续读取报警地址。
位更改
当[触发位地址]置ON时读取。
触发位地址
设置控制读取报警地址时序的地址。
日期
选择日期格式：[yy/mm/dd]、[mm/dd/yy]、[dd/mm/yy]或[mm/dd]。“yy”显示年份的最后两个数字， “mm”和“dd”用两个数字来显示月份和日期。
时间
选择时间格式：[hh:mm]、[hh:mm:ss]或[hh:mm:ss.ms]。“hh”表示小时，“mm”表示分钟，“ss”表示秒，都是两位数字。“ms”用三位数字来显示毫秒。
无论选择哪种显示格式，当保存至CF卡/USB存储器时，日期在CSV中都输出为[hh:mm:ss]格式。(如果采样周期被设置为[毫秒]，输出是[hh:mm:ss.000]。)
数据显示器
点击[数据类型]，打开[数据设置]对话框。现在即可设置数据类型、输入范围和显示位数。
25.8.4.1 显示/保存为CSV/数据设置 - 数据类型
合计
选择是否显示合计行。将显示从人机界面中保存的指定次数计算得到的值。
点击[数据类型]，打开[计算设置]对话框。现在即可设置合计行的数据类型和样式。
25.8.4.4 显示/保存为CSV/计算设置 - 数据类型
无论是否指定了[合计]行，都不会以CSV格式导出计算数据。
项目名称字符数
在1至20之间设置项目名称字符数(单字节)。
您不能设置一个小于日期栏/时间栏显示格式或数据栏显示格式的值。
显示颜色
选择要显示的文本和值的颜色。
背景色
选择文本的背景色。
闪烁
选择闪烁及闪烁速度。您可以为[显示颜色]和[背景色]选择不同的闪烁设置。
根据在[系统设置]-[主机]-[显示设置]选项卡上设置的[颜色]，有些情况能设置闪烁，有些情况不能设置闪烁。1.6 支持的颜色
预览区
用所选格式显示设置内容。
如果在[模式]选项卡的扩展设置中勾选了[在完成指定周期后覆盖原有数据]，那么将只显示一个数据行。如果取消勾选[在完成指定周期后覆盖原有数据]复选框，数据行就等于指定的[发生次数]。
当勾选了[在完成指定周期后覆盖原有数据]复选框时

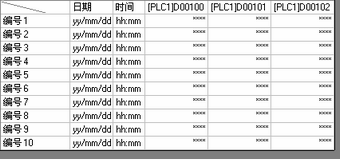

当清除了[在完成指定周期后覆盖原有数据]复选框时
