26.14.1 设置步骤 - 使用自动传输方式传输配方(配方数据)

配置设置，指定文件编号/块编号，将地址D50的位0置ON，并传输指定配方。

1. 在[通用设置(R)]菜单中指向[配方设置(R)]，选择[传输配方数据(模式)(A)]或点击。将显示如下窗口。


2. 勾选[启用配方功能]复选框。


3. 在[控制字地址]中，设置地址，向备份SRAM写入人机界面内部存储器(或CF卡/USB存储器)中保存的配方。将使用从该设定地址开始的两个连续字。
   在[写入完成位地址]中， 设置地址M100)，确认向备份 SRAM 的写入已完成。.

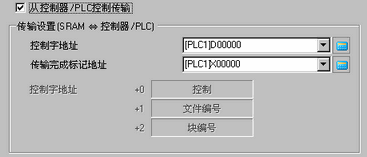

4. 勾选[从控制器/PLC控制传输]复选框。将显示传输设置。


5. 在[控制字地址]中，设置控制备份SRAM和控制器/PLC之间传输的地址。将使用从该设置地址开始的三个连续字。
   在[传输完成标记地址]中，设置用来验证传输是否完成的地址
   自动传输设置配置完毕。



   • 如果要将SRAM中的配方数据保存到CF卡(或USB存储器)，可在系统设置窗口选择[主机]并点击[模式]选项卡。在[存储卡设置]区，勾选[保存数据]复选框并定义[控制字地址]。
     控制字地址的工作方式同向CF卡保存历史报警的方式一样。
     20.8.2 数据保存的控制字地址
