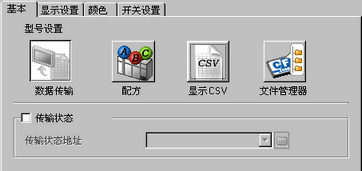

传输状态
选择一个地址，用于在传输过程中验证传输状态和结果状态。
传输状态地址
设置保存传输状态和结果的地址。
错误代码(反映在错误状态位中的结果)
|
0 |
成功完成 |
传输成功完成。 |
|
1 |
保留 |
— |
|
2 |
无传输条件编号 |
对传输来说，与指定文件编号(GROUP NO)对应的条件编号不存在。 |
|
3 |
内部寄存器范围错误 |
当从CF卡和USB存储器向控制器/PLC进行传输时，如果传输起始地址被指定为内部寄存器地址，则尝试传输超过内部寄存器地址范围的数据。 |
|
4 |
无CF卡或USB存储器/USB存储器错误 |
未在人机界面中插入CF卡/USB存储器，或未关CF卡保护盖。 |
|
5 |
读取错误 |
在CF卡/USB存储器至控制器/PLC的数据传输中，从CF卡/USB存储器中读取数据失败。 |
|
6 |
写入错误 |
在控制器/PLC至CF卡/USB存储器的数据传输中，向CF卡或USB存储器写入数据失败。可能没有足够的可用空间。 |
|
7 |
CF卡错误 |
无法识别CF卡。 |
|
8 |
保留 |
— |
|
9 |
保留 |
— |
|
10 |
保留 |
— |
|
11 |
无条件 |
在未勾选[启用数据传输功能]的情况下，试图将来自CF卡/USB存储器的CSV文件显示在CSV显示器上。 |
|
12 |
写入错误 |
从CF卡/USB存储器数据传输进行的数据写入在PLC上失败。 |
|
13 |
读取错误 |
从CF卡/USB存储器数据传输进行的数据读取在PLC上失败。 |

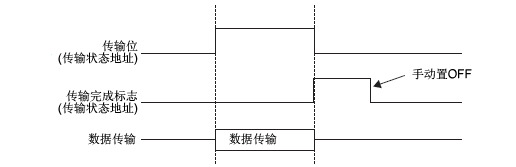

手动传输时序图
触摸传输开关，[传输状态地址]的传输位(位0)置ON。当数据传输成功完成时，传输位置OFF，传输完成位(位1)置ON。在确认传输完成后，请将传输完成位置OFF。
传输完成标记(位1)不会自动置OFF。从控制器/PLC中将传输完成标记置OFF。
