17.5.1 设置步骤 - 在多台人机界面上显示滚动消息

1. 在[系统设置]中选择[主机]。



   • 如果工作区中未显示[系统设置]选项卡，请在[查看(V)]菜单中指向[工作区(W)]，然后点击[系统设置(S)]。

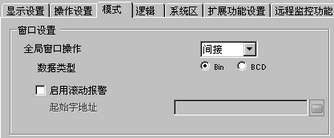

2. 点击[模式]选项卡，将显示以下画面。在[全局窗口操作]中选择[间接]。


3. 选择[数据类型]，并勾选[启用滚动报警]复选框。

4. 在[起始字地址]中指定内部寄存器起始字地址。

5. 从[部件(P)]菜单中选择[消息显示器(M)]或点击。将该部件放置在画面上。

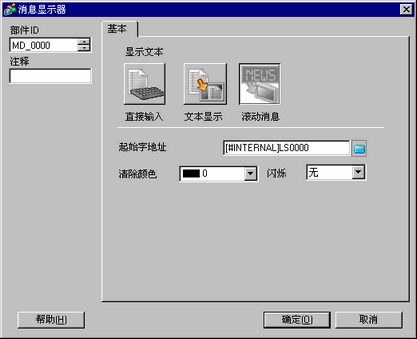

6. 双击新的消息显示器。将弹出如下对话框。点击[滚动消息]。


7. 在[起始字地址]中，设置触发消息显示器的地址(LS100)。

8. 如果需要，为显示区背景设置[清除颜色]和[闪烁]，然后点击[确定]。
