25.8.3.1 模式/设置时间人机界面中的采样数据和CF卡/USB存储器中的采样数据以历史数据的形式显示。(在[通用设置]菜单的[采样设置]中，如果在[模式]选项卡中设置了[备份采样数据]，当SRAM已满时，会将备份存储器(SRAM)中的采样数据保存到CF卡或USB存储器中。)
要在人机界面上显示历史数据，您需要历史数据操作开关。可以在历史趋势图上创建开关，或使用开关/指示灯部件[特殊开关]。

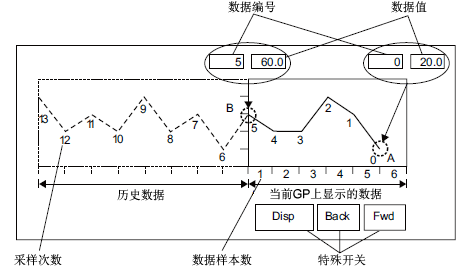

当使用具有显示历史数据功能的历史趋势图时，下图中画面外的虚线部分也可以显示在画面上。触摸显示历史数据开关，可以在图表上查看以前保存在人机界面上的数据。
例如，提取的样本数：14，数据样本(已显示)： 6
在历史数据显示模式下，切换画面将退出历史显示。
数据编号/数据值
会将数据编号分配给数据值，为最新的数据值分配的数据编号是0。保存数据值时将根据数据编号按照时间逆序进行，先保存数据编号为“0”的最新数据，接下来就是编号为“1”、“2”、“3”等的数据。
在人机界面上显示具有显示历史数据功能的历史趋势图时，会将历史数据样本(图片部分A)和最新数据样本(图片部分B)自动保存在人机界面内部寄存器地址的特殊继电器区(LS9000至)。将以范围为0至65237的二进制形式将数据编号保存在LS区中。数据类型是Bin。
(为便于理解上图中的数据采样，将部分A和B的数据编号和数据值显示如下。)
即使图表不在显示历史数据模式下，也会保存数据样本和数据值。
当发生画面切换时，会将保存在人机界面内部寄存器的特殊继电器区(LS9000+)中的所有数据样本清0。
每个输入的数据都被转换为显示值，并保存为1000的比值。如果使用[符号+/-]，范围是-1000到1000(值被转换为显示数据)。如需在数据显示器中将值“200”显示为“20.0”，请将[小数位数]设置为“1”。
如果设置了[显示标尺]，则会按实际采样值保存数据，而不是1000的比值。
发生读取错误时，将在人机界面内部寄存器中保存FFFF(h)作为数据值。
如果将数据格式设置为BCD，且保存的采样数据包含A~F(h)，则会将先前的值作为数据值保存在人机界面内部寄存器中。
如果采样数据为32位，则会在人机界面内部寄存器中保存低16位作为数据值。

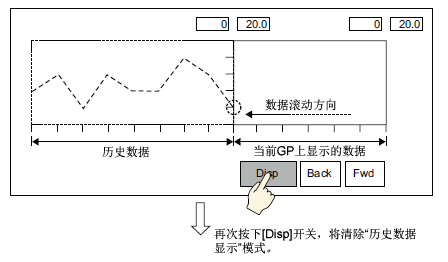

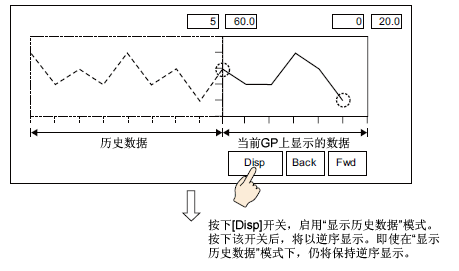

显示历史数据示例

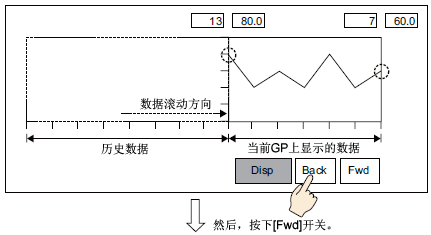

触摸“后退”开关会按照预先确定的滚动数字向后滚动数据并显示以前的数据记录。
在显示最旧历史数据的状态下触摸[向后]开关，将使蜂鸣器响三次。数据不会继续滚动。
触摸[向前]开关会按照预先确定的滚动数向前滚动数据。
在切换到显示历史数据模式后滚动至最新的数据样本，图表会显示空白。再次触摸[向前]开关会使蜂鸣器响三次，表示不能再进一步滚动数据。

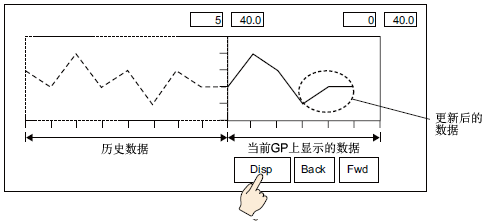

在显示历史模式下仍然会提取数据样本。
