7.8.1.2 [地址转换方法]设置指南

转换前

显示老PLC的制造商和系列。

转换后

显示新PLC的制造商和系列。

类型

根据转换地址类型显示[字]或[位]。

转换开始

显示地址转换前使用的寄存器起始地址。

转换结束

显示地址转换前使用的寄存器结束地址。

转换结果

显示地址转换后使用的寄存器起始地址。

添加/编辑

添加/编辑地址转换方法的新设置。 将弹出如下对话框。

删除

删除地址转换方法。

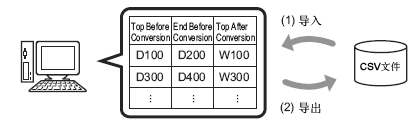

导出/导入

读取(导入)或输出(导出)地址转换方法的内容。

• 导入

可以使用先前保存的CSV文件创建一个地址转换方法文件(请参阅导出)。
执行导入后，地址转换方法文件可在不同的工程中使用。

• 导出

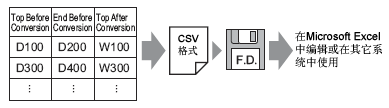

将注册地址转换方法保存为CSV文件后，即可将其导出到其他应用软件。
这样就可以在Microsoft Excel或其他电子表格软件中编辑保存的文件。

输出为CSV文件示例

导出数据的CSV格式如下所示。

• 导出前的地址转换方法

• 通过导出上述文件创建的CSV文件

方法列表
OMR_CSIO
MIT_ACPU
0,[PLC1]DM0200,[PLC1]DM0300,[PLC1]D0100
0,[PLC1]DM0300,[PLC1]DM0400,[PLC1]D0200
1,[PLC1]TIM0100,[PLC1]TIM0300,[PLC1]TS0200

• 方法列表
  键名^*1

• OMR_CSIO
  转换源驱动程序

• MIT_ACPU
  转换目标驱动程序

• 0,[PLC1]DM0200,[PLC1]DM0300,[PLC1]D0100
  [类型]^*2，[控制器/PLC 名称] 转换源起始地址，[控制器/PLC名称] 转换源结束地址，[控制器/PLC 名称]转换目标起始地址

• 0,[PLC1]DM0300,[PLC1]DM0400,[PLC1]D0200
  [类型]^*2，[控制器/PLC名称]转换源起始地址，[控制器/PLC名称]转换源结束地址，[控制器/PLC名称]转换目标起始地址

• 1,[PLC1]TIM0100,[PLC1]TIM0300,[PLC1]TS0200
  [类型]^*2，[控制器/PLC名称]转换源起始地址，[控制器/PLC名称]转换源结束地址，[控制器/PLC名称]转换目标起始地址

当用表格形式表示上述CSV文件时，它如下所示。

*1 这是一个用来识别地址转换方法CSV文件的特殊文本。

*2 [字地址]：0，[位地址]：1
