您可以设置报警消息(历史)的块、显示模式和已保存的报警历史数。
在每种模式下为每个块设置显示模式和历史报警记录数(显示模块中保存的历史报警数)。
块
要注册的报警消息组。最多可以使用8个块。
显示模式
从[历史]、[日志]或[活动]中选择报警消息的显示方式。如需仅显示当前触发的报警，请选择[活动]。如需保存旧报警，请选择[历史]或[日志]。
|
[历史] |
按照触发顺序，显示报警消息、数据、触发日期和触发时间。将在同一行中增加确认或恢复报警的时间。这样即可在一行中看到每个报警的状态变化。
|
|
日志 |
每次当状态从[触发]、[确认]更改为[恢复]时，将在不同的行中分别显示消息、日期/时间和读取数据。这样便于查看每个状态的日期。
|
|
当前 |
仅显示[触发]报警。当报警恢复时，会自动将其清除。
|
保存内容
选择将使用的[显示模式]。最多可以为整个历史报警设置8种显示模式。
记录数
设置为每种显示模式保存的历史报警数。最多可以设置768条历史报警。当已触发报警超出了指定数量时，将删除最老的报警消息。
当选择了IPC系列时，报警数据大小将报警历史的最大数量设置为10000条。
选择是否打印历史报警。
实时打印/批打印
从[实时打印]或[批打印]中选择打印时间。
每次[触发]、[确认]和[恢复]报警时即打印报警历史。
打印格式与[日志]的显示格式相同。
即使使用两个或更多块时，打印也会按需要执行，无论使用哪个块。
当[打印字地址]中的位0打开时，将打印保存在指定块中的整个报警历史。
打印格式由[显示模式]设置决定。
将按照[历史]、[日志]、[活动]的顺序检查设置，按照第一个被设置为“显示”的[显示模式]格式打印数据。
例如，当打印块1时
在这种情况下，使用[历史]格式打印该块。如果未设置[历史]，数据将使用[日志]格式打印。打印后进纸。
多行消息打印
指定打印报警消息时是否与其他信息分行打印。由于消息显示区扩展，可以快速检验长消息的内容。一条报警最多可打印6行(1行日期/时间 + 5行消息)。行数取决于注册的消息。
如果一条消息超过5行且使用了文本列表，将不打印第6行及之后的消息。
打印字地址
该地址控制报警历史的打印。在设置完报警类型后，将触发位(位0)置“ON”开始打印。
完成位地址
设置将告诉您打印已经完成的位地址。打印完成后该位将被置“ON”。
确认[完成位]为ON后，请再将它置为“OFF”。建议此时将[打印字地址]的位0也置OFF。

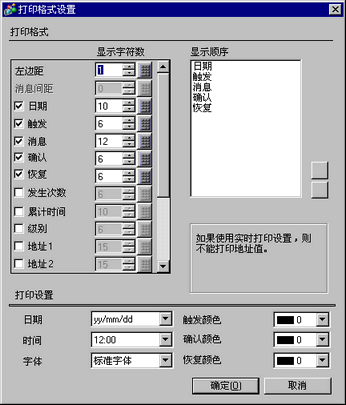

显示[打印格式设置]对话框。
左边距
从0到100个字符中选择最左侧项目字符和边缘之间的距离。

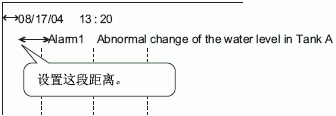

消息间隔
当选择了 [报警部件]-[基本]-[消息显示方式]-[多行显示]时，可以对此进行定义。 一行可以显示的最大字符数是160个字符。160 个字减去总 [显示字符] 和 [左边距] 便得到一行可以显示消息的字符数。设置一个从0到20之间的[显示字符数]。
选择要打印的块
从[日期]、[触发]、[消息]、[确认]、[恢复]、[出现次数]、[累计时间]、[级别]、[地址1]~ [地址8]中指定要打印的项目。
日期
打印触发警告的日期。
触发条件
打印触发警告的时间。
消息
打印报警消息。
当选择了 [报警部件]-[基本]-[消息显示方式]-[多行显示]时，将总是显示消息，不能清除复选框。
确认
打印确认报警消息的时间。
恢复
打印报警恢复的时间。
发生次数
打印触发报警的次数。最大值为65535。
累计时间
打印报警处于已触发状态的总持续时间。最长持续时间为9999小时59分钟59秒。
级别
打印报警的重要性级别。
地址1-地址8
当触发、确认或恢复报警时，打印获取的数据。
显示字符数
为每个项目设置显示的字符数。每个项目的设置范围如下。
|
日期 |
5到100或8到100个单字节字符 (根据所选的日期格式，设置范围也有所不同) |
|
触发、确认、恢复 |
5到100或8到100个单字节字符 (根据所选的时间格式，设置范围也有所不同) |
|
消息 |
1~160个单字节字符 ([报警类型]设为[扩展]时最多192个字符) |
|
发生次数、累计时间、级别 |
2~100个单字节字符 |
|
地址1~8 |
0~100个单字节字符 |
如果想在项目间留出间隔，可将[总显示位数]设置为大于实际显示的字符数。

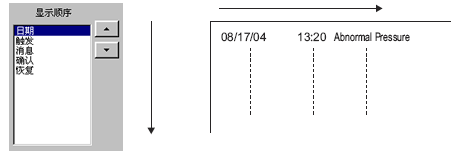

显示顺序
设置所有项目的显示顺序。将从左至右打印从本列表顶部开始的块。
日期格式
从[yy/mm/dd]、[mm/dd/yy]、[dd/mm/yy]和 [mm/dd]中选择一种日期打印格式。
时间格式
从[12:00]、[24:00]、[12:00:00]、[24:00:00]中选择一种时间打印格式。
字体
从[标准字体]或[矢量字体]中选择报警消息的字体类型。
触发颜色/确认颜色/恢复颜色
从8种颜色中选择报警消息的[触发]、[确认]和[恢复]颜色。无论人机界面是何种类型，均以指定颜色打印消息。
当选择白色时，打印出的消息为黑色。
当[显示模式]为[历史]且设置为[批打印]时，打印已触发报警时将使用触发颜色，打印已确认报警时将使用确认颜色，而打印已恢复报警时将使用恢复颜色。但是，当确认一条以前恢复的报警时，将使用恢复颜色进行打印。颜色设置仅对文本有效。不打印背景色。
CSV设置
设置保存为CSV的格式。
多行消息输出(将报警保存为CSV)
指定打印报警消息时是否与其他信息分行打印。由于消息显示区扩大，可以快速确认长消息的内容。一条报警消息最多可以打印5行。行数取决于注册的消息。
如果一条消息超过5行且使用了文本列表，将不打印第6行及之后的消息。
日期格式
设置输出到CSV的日期格式，从[yy/mm/dd]、[dd/mm/yy]、[mm/dd/yy]、[20yy/mm/dd]、[dd/mm/20yy]或 [mm/dd/20yy]和[mm/dd]中选择。“yy”显示年份的最后两个数字，“mm”和“dd”用两位数字显示月份和日期。
用Pro-Server EX的MES程序读取CF卡时，请选择[yy/mm/dd]。
选择是否将历史报警备份到人机界面的备份SRAM。
2.3 人机界面的内部数据

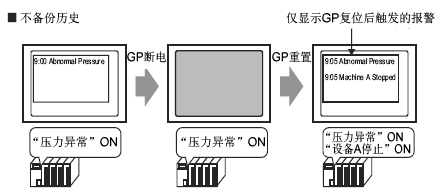

当未选择备份历史而关闭人机界面时，以前显示的所有报警历史都会被清除。当再次打开人机界面时，只显示当时及以后触发的报警。
对于GP-4100系列，是备份到虚拟内存而不是SRAM。2.3 人机界面的内部数据
如果[报警类型]为[扩展], 则不会将累计时间和发生次数保存在备份SRAM中。如果不希望在关闭人机界面后删除数据，请勾选[保存累计/计数]选项。
上电时的报警继续操作
选择上电时使用的显示方式。

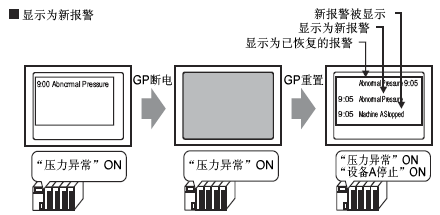

显示为新报警
不保留人机界面关闭前主机(PLC)的信息。将GP关闭前显示的报警消息在电源再次打开后显示为已恢复状态。并将任何连续报警单独显示为新报警。

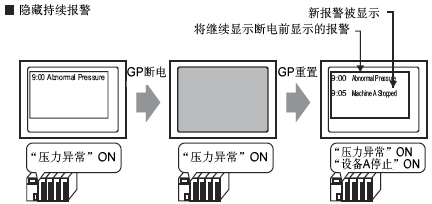

隐藏继续报警
保留人机界面关闭前主机(PLC)的信息。GP关闭前显示的报警消息在电源再次打开后会连续显示。如果再次打开GP后报警的触发/恢复状态发生了更改，会将更改显示出来。
备份功能示例
存储频率
使用GP-4100系列时，设置将历史报警数据保存到虚拟内存的周期，范围是1~60分钟。
在已定义的频率过后，如果以前保存的数据未发生改变，将不进行存储操作。
历史数据最多可存储200,000次。
在将历史数据存储到虚拟备份存储器的过程中，请勿关闭人机界面。否则可能造成数据丢失或损坏虚拟备份存储器。
关闭人机界面前，将系统变量#H_Control_StopAlarmSave置ON，然后保存历史数据。历史数据保存完成后，系统变量#H_Status_AlarmSave置ON。确认系统变量#H_Status_AlarmSave置OFF，然后关闭人机界面。
若在关闭人机界面前将系统变量#H_Control_StopAlarmSave置ON，历史数据被保存。因此，直到下一次位变OFF，数据才会被保存，即使已过了[存储频率]中设置的时间。
有关系统变量的更多信息，请参阅以下内容。A.2.2.1 位型 - #H系统变量
请在转到离线模式之前保存历史数据。
如果在保存前进入了离线模式，重启时将丢失所有最近的历史数据。1.5.6.2 GP-4100系列
外部操作
选择是否从主机(PLC)上执行[全部确认]、[全部清除]、[清除全部发生次数字段]、[清除全部累计时间字段]。
控制字地址
设置将控制从PLC(操作代码)中执行的操作类型及报警类型的地址。
当执行外部操作时，它处理块(活动、历史、日志)中所有报警消息。例如，如果您在块1上执行了[全部清除]，则将清除块1(活动、历史、日志)中的所有报警消息。在一个块内，不能单独操作活动、历史和日志。
操作顺序为 [历史]、[日志]、[活动]。
完成位地址
设置将监控操作完成情况的地址。操作完成时该位将被置“ON”。
选择是否使用组功能。设置该功能，统计按组号触发报警的次数。

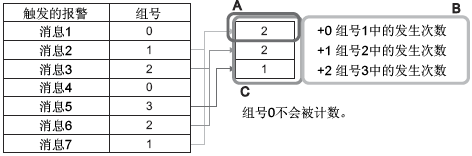

报警数量写起始地址(内部字地址)
(A)
设置写入报警发生次数的人机界面内部寄存器起始地址。
(B)
在(A)设置的地址中，只将那些具有注册组号的地址用作内部寄存器地址的写入次数区。
(C)
每当报警发生时，相应组号地址(内部寄存器)中的数据将加1。
报警发生次数的计数范围是0~65535。
最大的可用组号是6096。因此，您可以为每个报警消息指定不同的组号。
请确保组数在内部寄存器区(用户区或LS区)范围内。关于LS区，请参阅下面的内容。A.1.1 LS区(Direct Access方式区)
当人机界面关机时报警频率被清除。备份数据时，请使用内部寄存器的备份功能。5.3.4.3 [主机] - [模式] - 备份内部寄存器
将数据写入保存报警频率的内部寄存器或人机界面的电源关闭时，将清除数据且不能正确计数。
报警频率的数据格式固定为二进制。
不对组号0的报警进行计数。
保存累计/计数
将[报警类型]设置为[扩展]时，指定是否将报警累计时间和触发报警的次数保存到外部存储器。
如果未勾选[保存累计/计数]且关闭了人机界面，累计时间和发生次数将被置“0”。
请务必勾选[备份历史]复选框。
保存在
从[CF卡]和[USB存储器]中选择“保存在”位置。
保存条件
从[频率]、[位ON]或[位更改]中选择开始保存的条件。
频率
设置保存周期(1~60分钟)。
位ON
当在控制位地址中指定的地址打开时进行保存。
位更改
当在控制位地址中指定的地址置发生改变 (ON/OFF) 时进行保存。
频率
当[保存条件]设为[频率]时，设置保存周期(1~60分钟)。
控制位地址
当[保存条件]设为[位ON]或[位更改]时，定义用于保存的触发位地址。
状态地址
指定存储保存状态的地址。
|
状态 |
描述 |
|
0x0000 |
输出完成 |
|
0x0001 |
输出 |
|
0x2000 |
无数据可写入(例如：已注册消息数为0) |
|
0x3000 |
文件写入失败 |
|
0x4000 |
CF卡/USB存储器丢失（没有插入，或未关CF卡盖） |
|
0x5000 |
CF卡/USB存储器读取错误（读取失败） |
|
0x6000 |
CF卡/USB存储器写入错误（写入失败，没有可用空间） |
|
0x7000 |
CF卡/USB存储器错误（存储错误） |
|
0x8000 |
文件读取失败（格式错误，与主机报警设置不一致） |
当未保存文件时，发生次数和累计时间变为 0，0x8000 保存为状态。
配置报警消息，使其显示为滚动报警消息。
该设置以列表形式显示当前活动的报警。
