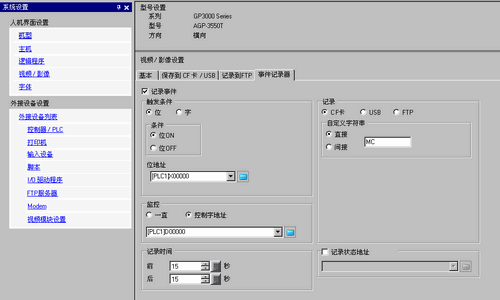

记录事件
指定在满足指定条件时是否使用“事件记录器”功能录制特定事件前后的画面。
触发条件
指定事件记录器功能的运行条件。
位
用指定的位地址控制保存。
条件
位ON
当该位为ON时开始保存。
位OFF
当该位为OFF时开始保存。
位地址
指定用于保存的控制位地址。
字
用来自指定字地址的一个值控制保存操作。
16位,不带符号,仅支持BIN格式。
条件
一致
当设置中的值与PLC上的值匹配时保存开始。
值
指定设置中的值。
不一致
当设置中的值与PLC上的值不同时保存开始。
值
指定设置中的值。
范围
当设置中的值在PLC上的值的范围内时保存开始。设置值包括在内。
最小:
在0至65534中设置最小值。
最大:
在1至65535中设置最大值。
超出范围
当设置值不在PLC值的范围内时保存开始。设置值包括在内。
最小:
在0至65534中设置最小值。
最大:
在1至65535中设置最大值。
字地址
指定控制保存操作的字地址。
监控
设置监控条件。
一直
一直监控事件记录器,且影像播放器不可用。
控制字地址
指定监控操作的控制地址。使用从指定地址开始的2个字。
仅在监控时可以触发保存。

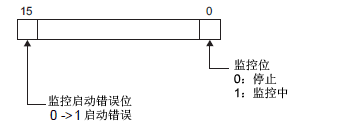

控制字地址

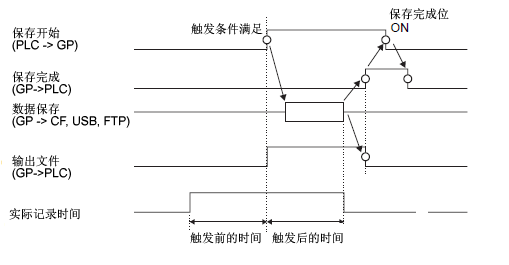

将位0置ON开始监控。将该位置OFF则停止监控。事件记录器时序图
监控状态
保存CF/USB卡保存和错误状态。
记录时间
指定录制时间。该值可以在1至60秒之间选择。
前
指定触发前的录制时间。
后
指定触发后的录制时间。
记录时间是上述设定时间的总和。
记录
设置影像文件的保存位置。
CF卡
在CF卡上保存文件。
自定义字符串
为保存的视频文件指定将包含在文件夹和文件名中的字符串。最多可以指定两个单字节数字字母字符。
"\MOVIE":在该文件夹中,将创建一个用指定字符串命名的文件夹来保存文件。
文件名是自定义字符串(两个字符) + 时间戳。
例如,如果自定义字符串是“MC”,日期是2006/05/27,时间是15:23:46,那么文件名就是:MC060527_152346.SDX。
如果没有设置字符串,文件夹名就是“\MOVIE\NONAME”,文件名则只是时间戳(文件保存时的年、月、日、时、分和秒)。
直接
通过在这里输入来指定字符串。
间接
指定地址,用来保存文件以及将字符串指定为自定义字符串。您可以更改连接设备上的任意一个文件名。使用从指定地址开始的3个字。
控制
将位0置ON,将编码保存到下面的“自定义字符串”地址中。
自定义字符串
保存字符串代码。文本代码的保存流程根据连接设备的不同而不同。
状态
将[控制]地址中的位0置ON时会将[状态]地址中的位0置ON。在保存过程中指定用户设定字符串会导致错误,且位15置ON。
当[控制]地址的位0置OFF时,[状态]地址的位0和位15也置OFF。
如果指定了32位寄存器,将只使用低16位。
如果使用D脚本将系统变量#H_LocalName值复制到[自定义字符串]上,并将[控制]置ON,这时将创建人机界面名称文件夹。保存多个人机界面视频时,您可以轻松决定文件夹里是哪个人机界面的数据。
USB
在USB存储器上保存文件。
自定义字符串
为保存的视频文件指定将包含在文件夹和文件名中的字符串。最多可以指定两个单字节数字字母字符。
"\MOVIE":在该文件夹中,将创建一个用指定字符串命名的文件夹来保存文件。
文件名是自定义字符串 ( 两个字符 ) + 时间戳。
例如,如果自定义字符串是 “MC”,日期是 2006/05/27,时间是 15:23:46,那么文件名就是: MC060527_152346.SDX。
如果没有设置字符串,文件夹名就是“\MOVIE\NONAME”,文件名则只是时间戳(文件保存时的年、月、日、时、分和秒)。
直接
通过在这里输入来指定字符串。
间接
指定地址,用来保存文件以及将字符串指定为自定义字符串。您可以更改连接设备上的任意一个文件名。使用从指定地址开始的3个字。
控制
将位0置ON,将编码保存到下面的“自定义字符串”地址中。
自定义字符串
保存字符串代码。文本代码的保存流程根据连接设备的不同而不同。
状态
将[控制]地址中的位0置ON时会将[状态]地址中的位0置ON。在保存至USB存储器的过程中指定自定义字符串将导致错误且位15将置ON。
当[控制]地址的位0置OFF时,[状态]地址的位0和位15也置OFF。
如果指定了32位寄存器,将只使用低16位。
如果使用D脚本将系统变量#H_LocalName值复制到[自定义字符串]上,并将[控制]置ON,这时将创建人机界面名称文件夹。保存多个人机界面视频时,您可以轻松决定文件夹里是哪个人机界面的数据。
FTP
保存至FTP服务器。
FTP服务器
直接
在0到31中选择FTP服务器编号。
间接
指定用于保存的地址,并为保存文件的服务器指定连接编号。您可以在外接设备上更改保存文件的FTP服务器。
使用从指定地址开始的3个字。
控制
将位0置ON,将保存的如下地址中的数字指定为FTP服务器连接编号。
服务器连接编号
保存服务器连接编号。在将[控制]地址的位0置ON前保存。
状态
将[控制]地址中的位0置ON时会将[状态]地址中的位0置ON。在保存过程中指定服务器连接编号会导致错误,且位15置ON。
当[控制]地址的位0置OFF时,[状态]地址的位0和位15也置OFF。
如果指定了32位寄存器,将只使用低16位。
自定义字符串
为保存的视频文件指定将包含在文件夹和文件名中的字符串。最多可以指定两个单字节数字字母字符。
文件名是自定义字符串(最多两个字符) + 时间戳。
例如,如果自定义字符串是“MC”,日期是2006/05/27,时间是15:23:46,那么文件名就是:MC060527_152346.SDX。
直接
直接输入设置。
间接
指定地址,用来保存文件以及将字符串指定为自定义字符串。您可以更改连接设备上的任意一个文件名。使用从指定地址开始的3个字。
控制
将位0置ON,将编码保存到下面的“自定义字符串”地址中。
自定义字符串
保存字符串代码。文本代码的保存流程根据连接设备的不同而不同。
状态
将[控制]地址中的位0置ON时会将[状态]地址中的位0置ON。在保存过程中指定用户设定字符串会导致错误,且位15置ON。
当[控制]地址的位0置OFF时,[状态]地址的位0和位15也置OFF。
如果指定了32位寄存器,将只使用低16位。
如果使用D脚本将系统变量#H_LocalName值复制到[自定义字符串]上,并将[控制]置ON,这时将创建人机界面名称文件夹。保存多个人机界面视频时,您可以轻松决定文件夹里是哪个人机界面的数据。
超时
指定当FTP服务器未响应访问请求时的排队等候时间。该值可以在10至120秒之间选择。
记录状态地址
指定事件记录器功能的地址。使用从指定地址开始的2个字。
控制
发生保存错误后,将位1置 ON 以恢复错误,并启用保存操作。

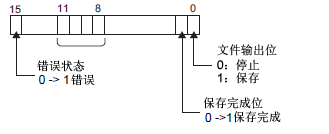

保存监控状态
保存事件记录器的保存状态和错误状态。
错误代码
错误状态是指如下情况。
0 |
成功完成 |
- |
1至3 |
保留 |
- |
4 |
无CF卡 |
未在GP中插入CF卡/USB存储器,或未关CF卡盖。 |
USB存储器不存在 |
||
5 |
CF卡写入错误 |
写入CF卡/USB存储器失败或没有足够的可用空间。 |
USB写入错误 |
||
6 |
保留 |
- |
7 |
CF卡错误 |
CF卡/USB存储器无效、未格式化或插入的介质不是CF卡/USB存储器。 |
USB存储器错误 |
||
8 |
保留 |
- |
9 |
FTP连接错误 |
FTP服务器未正常运行,或FTP服务器不存在。 |
10 |
FTP登录错误 |
FTP用户名或密码不正确。 |
11 |
写入错误 |
登录的用户没有写权限,或写至FTP服务器失败,或没有足够的可用空间。 |
12至15 |
保留 |
- |
如果指定了32位寄存器,将只使用低16位。
