窗口类型

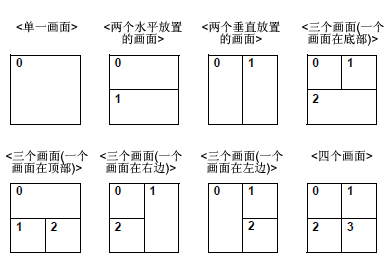

选择窗口显示类型。
如果在[系统设置]窗口的[视频模块设置]中选择的是[RGB输入模块] , 则从单个画面、水平或垂直放置的两个画面中选择。
间距
当同时指定两个或多个画面时指定该设置。
水平
指定两个并排窗口间的像素数。
垂直
指定上下两个窗口间的像素数。
每个窗口大小都有不同的设置范围。
人机界面
根据所选的窗口类型指定每个画面的显示设置。
通道号
选择一个将在上面指定显示设置的通道编号。
通道0 - 3
显示输入到指定通道的视频摄像机图像。
显示大小
如需了解显示大小的更多信息，请参阅下文。
27.12.1 显示大小 - 视频模块
RGB (IN) 0, RGB (IN) 1, DVI/RGB (IN)
显示来自通过DVI/RGB接口连接的设备的图像。
当[系统设置] 窗口的[图像模块]页面中选择的是[DVI模块]时，则显示[DVI/RGB(IN)] 。
当[系统设置] 窗口的[图像模块]页面中选择的是[RGB模块]时，则显示[RGB(IN) 0]和[RGB(IN) 1] 。
模拟触摸
向通过串行通讯而连接的外部设备发送画面触摸信息。
下面列出了显示整个画面时X/Y坐标的最大有效区域。
AGP-32*0T
X坐标：0 - 639
Y坐标：0 至 479
AGP-36*0T
X坐标：0 - 799
Y坐标：0 至 599
AGP-37*0T
X坐标：0 - 767
Y坐标：0 至 575
显示大小
如需了解显示大小的更多信息，请参阅下文。27.12.1 显示大小 - 视频模块
JPG
显示CF卡上的JPEG文件。您可以指定在同一画面上显示多个JPEG图像并选择多个[JPEG文件编号]。
即使在显示JPEG图像的过程中试图关闭视频画面，画面也只有在显示处理完成后才关闭。
除了CF卡，还可以显示USB存储器上的文件。
在系统设置中选择[主机]然后点击[模式]选项卡。在[画面捕捉]中，勾选[捕捉操作]复选框。如果选择将文件保存到USB存储器，就显示USB存储器中的文件。当选择FTP服务器时，也将选择CF卡。
JPG文件编号
在0到65535中为您想显示的文件指定JPEG文件编号。
显示大小
从[标准]、[1/4]、[1/16]或[1/64]中选择画面显示大小。缩小的百分比基于显示画面尺寸而非显示模式。
禁用
显示器设置不能执行。
当[系统设置] 窗口的[图像模块]页面中选择的是[RGB模块]、[VM 模块 (2000)]或[VM 模块 (3000)]时，则显示[DVI/RGB(IN)] 。
透明显示
从调色板中选择从人机界面画面的显示窗口中可以看到的颜色。不能为将要显示的每个图像设置颜色。
使所选颜色变透明
最多可以选择三种颜色。
使所有其他颜色变透明
只能选择一种颜色。
背景色
为图像模块窗口选择背景色。
禁用背景触摸
指定是否启用图像模块窗口背后显示的人机界面画面上的触摸开关。
