27.9.5.2 捕捉

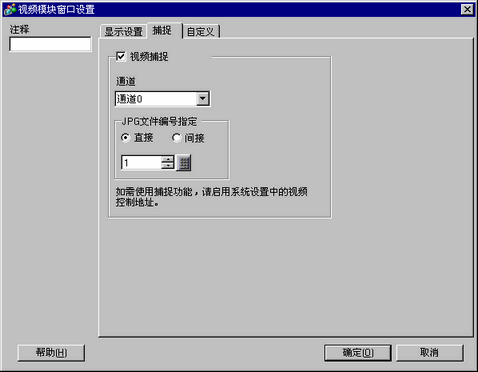

视频捕捉

抓取来自一个信号通道的视频快照并指定是否将其以.jpg文件格式保存至CF卡。使用捕捉输出，能将来自[图像模块窗口设置]指定通道的图片输出为JPEG文件。对于NTSC信号，输出图像的尺寸是640x480像素，对于PAL信号，则是768x576像素。

通道

选择要捕捉的通道。

JPG文件编号指定

直接

设置将成为JPEG文件名的编号。设置范围在0至65535之间。

保存的文件名将是“CPXXXXX.JPG”(XXXXX是指定的值)。将在CF卡的“CAPTURE”文件夹中保存该文件。

保存文件时总是使用此处定义的文件名。如果CF卡中已经有了一个具有相同文件名的文件，会覆盖该文件。
在系统设置窗口中选择[主机]，然后点击[模式]选项卡。在[画面捕捉]中，选择[捕捉操作]复选框。当选择保存在FTP服务器中的文件时，该设置被禁用。这时，文件编号将是时间戳
(保存年、月、日、小时、分钟、秒)。

间接

将文件编号保存至：在[系统设置]-[图像模块]中指定的[视频控制地址] + 2。

如果将文件被保存到CF卡或USB存储器，您可以在系统设置中自动添加和删除文件编号。
在系统设置窗口中选择[主机]，然后点击[模式]选项卡。在[画面捕捉]中，选择[捕捉操作]复选框。当选择保存在FTP服务器中的文件时，该设置被禁用。这时，文件编号将是时间戳
(保存年、月、日、小时、分钟、秒)。

JPEG错误代码

编号	描述	详情
0	成功完成	处理成功完成。
1	JPEG图像尺寸超过1024 x 768像素。	试图显示图像尺寸为1024 x 768像素以上的JPEG图像。*1
2	不支持的采样比率	试图显示用不支持的采样比率创建的JPEG图像。
3	其他压缩/解压缩错误	在捕捉(压缩)或显示(解压)JPEG图像时，由于未知原因，发生了内部错误。
4	无CF卡	在显示或捕捉JPEG图像时未插入CF卡或CF卡保护盖打开。
5	CF卡写入错误	在捕捉时CF卡容量不足，或在写入过程中拔出了CF卡。
6	CF卡读取错误	显示JPEG图像时显示文件不存在，或读取CF卡时拔出了CF卡。
7	CF卡错误	CF卡未被格式化。
8	不能保存视频图像。	当以PAL格式保存视频图像时，只能指定实际的图像尺寸。如果将尺寸指定为1/4或1/16，就不能保存视频图像。如果VM模块的版本号是Rev.A-2或以上，就不会发生错误且可以保存视频图像。
9	自动增加文件计数错误	当启用了系统设置中的[自动增加文件编号]，且视频捕捉的JPEG文件编号为间接指定时，如果文件编号超过65535，就会发生错误。

当JPEG文件的尺寸超过1024 x 768像素时会发生错误。它不取决于原始的JPEG图像文件。如果在1/4、1/16或1/64设置中，尺寸在1024 x 768像素以下，对于1024 x 768像素以上的JPEG文件来说不会发生错误。

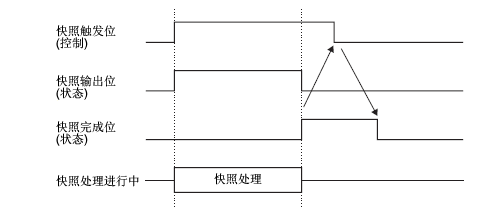

即使触发位在快照完成位置ON前置OFF，快照完成位也会自动置OFF。
