原因
使用直连电缆时可能在没有使用HUB的情况下连接了人机界面和PC。根据PC或网卡的不同,在进行一对一连接时,可能不能使用交叉电缆。
解决方法
当使用直连电缆时,在人机界面和PC之间设置一个HUB。
为了避免人机界面和PC之间的不兼容,请用直连电缆通过HUB连接人机界面和PC,而不是用交叉电缆进行连接。
区分直连电缆和交叉电缆
如果色标电缆从接头左端开始以相同的顺序排列,该电缆就是直连电缆。如果不是按这个顺序排列,该电缆就是交叉电缆。信号电缆的色标取决于所使用的电缆。

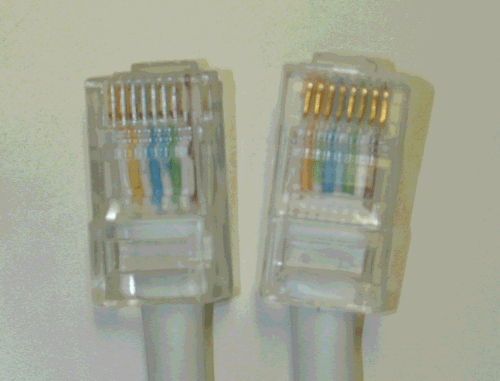

直连电缆
色标信号电缆从左到右按相同顺序排列, 白-黄-白-蓝-白-绿-白, 白-黄-白-蓝-白-绿-白,
交叉电缆
色标信号电缆从左到右没有按相同顺序排列, 黑-橙-蓝-白-绿-黑, 黑-绿-蓝-白-橙-黑,
