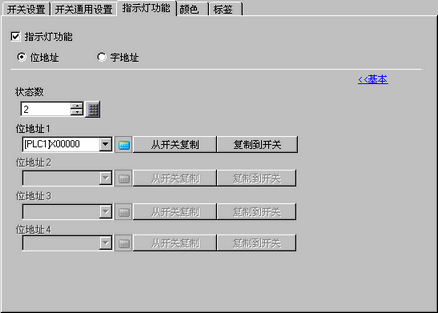

地址类型
从[位地址]或[字地址]中指定操作状态的地址。
位地址(1至4)/字地址
设置地址。指示灯显示将根据这里指定的地址的位状态及[状态切换条件]进行更改。
状态数
设置显示状态数。范围根据[状态切换条件]及是否设置了位地址或字地址而有所不同。
位地址
对于[按位切换状态]：3至5
对于[按位组合切换状态]：2至16
字地址
对于[按位切换状态]：3至17
对于[按位组合切换状态]：2至256
状态切换条件
当[状态数]是3或以上时，选择更改状态的条件。
按位切换状态
这可以为[位地址]或[字地址]设置。由哪些位为ON来判断状态。
按位组合切换状态
只能为[位地址]设置。由位地址1至4中为ON的位的组合来判断状态。
按数据切换状态
当选择[字地址]时可用。该状态由字地址中低8位的值来定义。
当选择了[按位切换状态]且多个位为ON时，对于位地址，根据为位地址最早设置的位判断状态；对于字地址，根据为字地址最近设置的位来判断状态。
如果使用定义的[选择状态]选项以外的一个状态，指示灯不能正常显示。
例如，如果[按位切换状态]选项的[状态数]是3，您可以使用状态0、1和2。将位1和2置ON会创建无效状态 3，指示灯继续显示其以前的有效状态。
位地址
|
|
[选择状态]选项 |
按位切换状态 |
按位组合切换状态 |
|---|---|---|---|
|
当[状态数]是1时 |
普通 |
- |
- |
|
当[状态数]是2时 |
OFF |
- |
- |
|
ON |
- |
- | |
|
当[状态数]是3或以上时 |
状态0 |
全OFF |
全OFF |
|
状态1 |
位1为ON |
位1为ON | |
|
状态2 |
位2为ON |
位2为ON | |
|
状态3 |
位3为ON |
位1、2为ON | |
|
状态4 |
位4为ON |
位3为ON | |
|
状态5 |
- |
位1、3为ON | |
|
状态6 |
- |
位2、3为ON | |
|
状态7 |
- |
位1、2、3为ON | |
|
状态8 |
- |
位4为ON | |
|
状态9 |
- |
位1、4为ON | |
|
状态10 |
- |
位2、4为ON | |
|
状态11 |
- |
位1、2、4为ON | |
|
状态12 |
- |
位3、4为ON | |
|
状态13 |
- |
位1、3、4为ON | |
|
状态14 |
- |
位2、3、4为ON | |
|
状态15 |
- |
全ON | |
|
状态16 |
- |
- | |
|
状态17 |
- |
- | |
|
・ ・ ・ |
- |
- | |
|
状态255 |
- |
- | |
|
互锁功能 |
互锁 |
- |
|
|
延时 |
延时期间 |
- |
|
字地址
|
|
[选择状态]选项 |
按位切换状态 |
按数据切换状态 |
|---|---|---|---|
|
当[状态数]是1时 |
普通 |
- |
- |
|
当[状态数]是2时 |
OFF |
- |
- |
|
ON |
- |
- | |
|
当[状态数]是3或以上时 |
状态0 |
全OFF |
数据0 |
|
状态1 |
00位为ON |
数据1 | |
|
状态2 |
01位为ON |
数据2 | |
|
状态3 |
02位为ON |
数据3 | |
|
状态4 |
03位为ON |
数据4 | |
|
状态5 |
04位为ON |
数据5 | |
|
状态6 |
05位为ON |
数据6 | |
|
状态7 |
06位为ON |
数据7 | |
|
状态8 |
07位为ON |
数据8 | |
|
状态9 |
08位为ON |
数据9 | |
|
状态10 |
09位为ON |
数据10 | |
|
状态11 |
10位为ON |
数据11 | |
|
状态12 |
11位为ON |
数据12 | |
|
状态13 |
12位为ON |
数据13 | |
|
状态14 |
13位为ON |
数据14 | |
|
状态15 |
14位为ON |
数据15 | |
|
状态16 |
15位为ON |
数据16 | |
|
状态17 |
- |
数据17 | |
|
・ ・ ・ |
- |
・ ・ ・ | |
|
状态255 |
- |
数据255 | |
|
互锁功能 |
互锁 |
|
|
|
延时 |
延时期间 |
|
|
