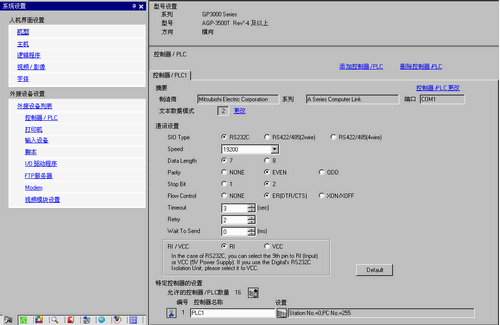

设置控制器/PLC的详情。

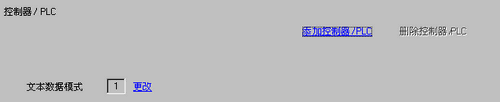

添加控制器/PLC
添加控制器/PLC设置。当一台人机界面与多台控制器/PLC通讯时使用该设置。
人机界面可以同时与之通讯的控制器/PLC驱动程序数量取决于人机界面的类型。
1.3 支持的功能
删除控制器/PLC
删除指定的控制器/PLC。
更改控制器/PLC
更改控制器/PLC的设置。
摘要
显示当前指定的控制器/PLC的设置。
如果您选择LT系列机型，制造商、系列、端口固定如下。
[LT 驱动程序]与[Memory Link]方法相同。
制造商
显示当前指定控制器/PLC的制造商。
系列
显示当前指定的控制器/PLC系列的名称。
端口
显示连接当前指定控制器/PLC的接口。
如果该端口也用于其他控制器/PLC，
将显示在[端口]的右边。
显示当前指定的控制器/PLC的文本数据模式。
更改

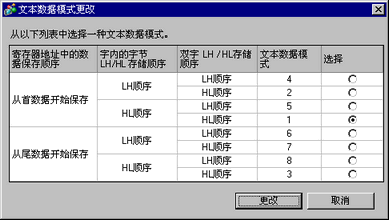

当显示[文本数据模式更改]对话框时，您可以更改文本数据模式。通常根据各控制器/PLC指定文本数据模式。
寄存器地址中的数据
从[从首数据开始存储]或[从尾数据开始存储]中选择数据在寄存器中的存储顺序。
保存文本“ABCDE”。
从起始数据保存
字符串数据模式5
从尾部数据开始保存
字符串数据模式8
LH/HL存储
从[LH顺序]或[HL顺序]中选择在一个字(16位)中的数据存储顺序。
保存文本“ABCDE”。
HL顺序
字符串数据模式5
LH顺序
字符串数据模式4
双字LH/HL存储
从[LH顺序]或[HL顺序]中选择在两个字(32位)中的数据存储顺序。
保存文本“ABCDE”。
HL顺序
字符串数据模式1
LH顺序
字符串数据模式4
文本数据模式
显示与文本数据模式存储顺序关联的数字。
选择
选择将使用的文本数据模式。
通讯设置
根据控制器/PLC配置设置。设置根据系列的不同而不同。请参阅“GP-Pro EX控制器连接手册”。建议保留[超时]、[重试]和[等待发送]的默认设置。
特定控制器的设置
根据每个控制器/PLC设置此项。
允许的控制器/PLC数量
显示对应所选控制器/PLC类型的允许控制器/PLC数量。
[添加控制器/PLC]
每点击[添加控制器按钮]一次即增加一个控制器/PLC。若将[允许的控制器/PLC数]设置为1时则不能添加。
[删除控制器/PLC]
删除控制器/PLC设置。
编号
显示指定的控制器/PLC编号。
控制器名称
设置最多20个字符的控制器/PLC名称。
当添加所需的[控制器名称]时，请勿使用已经使用的名称。
[控制器/PLC设置]
根据需要设置控制器/PLC。显示[特定控制器设置]对话框。
[特定控制器设置]根据PLC的不同而不同。有关控制器/PLC设置的更多信息，请参阅“GP-Pro EX控制器连接手册”。
扩展功能
使用程序传输功能
如果选择Yasukawa Electric Corporation的MP系列以太网(扩展)控制器/PLC，则显示此项。选择它时，可启用从人机界面到控制器/PLC的梯形图传输。
要进入梯形图传输画面，需要为传输控制器/PLC数据创建特殊开关。10.15.4 特殊开关
有关传输设置的更多信息，请参考驱动程序所对应的控制器/PLC手册。
