打印人机界面或视频画面的硬拷贝。

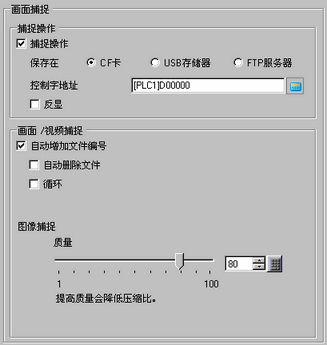

捕捉设置
捕捉操作
设置是否执行画面捕捉。
保存在
从[CF卡]、[USB存储器]或[FTP服务器]中选择保存捕捉画面的位置。
控制字地址
设置触发画面捕捉的控制字地址。使用从指定的[控制字地址]开始的三个字来查看文件编号、文件输出执行和保存结果(状态)。

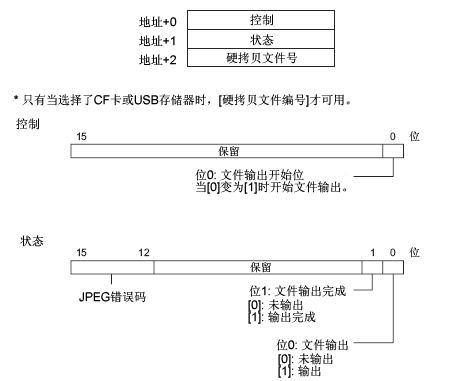

关于地址
JPEG错误代码详情
|
位12至15 |
描述 |
详情 |
|---|---|---|
|
0000 |
成功完成 |
当成功完成处理时出现。 |
|
0001 |
保留 |
|
|
0010 |
保留 |
|
|
0011 |
保留 |
|
|
0100 |
无CF卡,USB存储器 |
在快照或JPEG数据显示过程中出现，要么是由于未插入CF卡/USB存储器，要么是CF卡保护盖打开。 |
|
0101 |
写入错误 |
当CF卡/USB存储器没有足够的可用空间可用于捕捉或在写入过程中拔出了CF卡或USB存储器时发生。 |
|
0110 |
保留 |
|
|
0111 |
CF卡/USB存储器错误 |
当CF卡/USB存储器未经格式化时发生。 |
|
1000 |
保留 |
|
|
1001 |
自动增加文件编号溢出 |
当自动增加功能中的文件编号超过65535时发生。 |
|
1010 |
FTP服务器连接错误 |
当不能访问FTP服务器时发生。 |
|
1011 |
FTP登录错误 |
当尝试登录FTP服务器失败时发生。 |
|
1100 |
写入错误 |
当试图向FTP服务器写入数据失败时发生。 |
FTP服务器超时时间是75秒。如果在超时时间段内未连接到 FTP 服务器，将会发生错误。
时间戳将适用于作为文件名。
例如，如果文件的保存时间是 2006/05/27, 15:23:46，那么文件名就是 CP060527_152346.jpg。
硬拷贝文件编号
保存到CF卡或USB存储器
进行画面步骤时，在0至65535值中指定文件名 [CP*****.jpg] 中的 ***** 部分。当使用[自动增加文件编号]时，会自动将文件编号保存在该地址中。
保存到FTP服务器
画面捕捉文件的文件编号使用时间戳，不参考[控制地址]+2的值。
捕捉操作详情

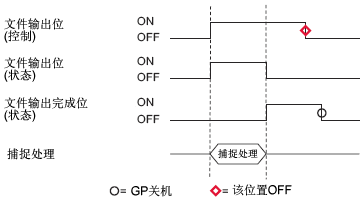

在文件输出完成位中，当捕捉处理完成时状态地址的位1置ON。在捕捉过程完成后，确认文件输出完成位为ON，然后从控制器/PLC中将文件输出位置为OFF。如果文件输出位置OFF，人机界面会将文件输出完成位置OFF。捕捉过程中的控制和状态时序如下
如果您在文件输出完成位置ON之前将文件输出位(控制)置OFF，文件输出完成位会自动置OFF。
如果在处理画面捕捉的过程中发生错误，当控制地址触发位置OFF时不清除状态区。将在下一次成功完成处理时清除状态。
反显
指定是否以黑白反转显示在CF卡上保存捕捉到的画面。

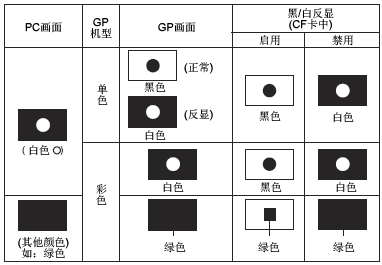

在单色或彩色型号中，黑/白反转状态显示如下。
您只能反转黑或白。
不能反转彩色。
自动增加文件编号
当捕捉画面时，会创建一个新文件，并自动将现有文件的最高编号上加1(编号)作为文件名。当保存至[CF卡]或[USB存储器]时可以使用该功能。
自动编排的文件编号将被写入指定的[控制字地址]+2。
最大编号是65535。超过该编号，画面捕捉将不起作用。要继续，请使用[自动删除文件]或[循环]。
在接通电源、打开/关闭CF卡保护盖以及插入/拔出CF卡/USB存储器时，人机界面会搜索最高文件编号。
当使用该功能时，将忽略指定给[控制字地址]+2的文件编号。
自动删除文件
当文件编号超过最大值65535时，或者CF卡/USB存储器上没有足够的可用空间时，删除现有文件并允许保存新文件。
当存在具有最大文件编号的文件时
如果CF卡/USB存储器已经有最大编号(65535)文件，则会删除所有现有文件，并从文件编号0开始创建新文件。

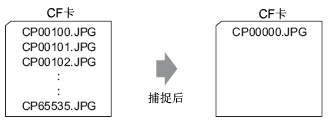

例如，当CF卡上存在“CP65535.JPG”时
将删除 CF 卡上的所有画面捕捉文件 “CP *****.JPG”，并保存 “CP00000.JPG”。
因为要删除所有文件，所以可能需要几秒到几分钟不等的时间。
当CF卡/USB没有足够的可用空间时
该功能删除文件编号最小的文件，并创建编号为最高文件编号+1的文件。

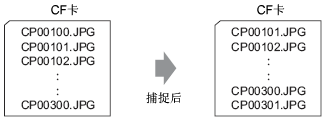

例如，CF卡上保存了具有文件编号 CP00100.JPG到CP00300.JPG的文件。
将删除文件编号最小的文件“CP00100.JPG”，并创建新文件“CP00301.JPG”。
重复
画面捕捉期间，通过将CF卡/USB存储器中具有最新时间戳的文件编号加1的方式创建一个新文件。CF卡上已经存在00000至65535文件时，将从00000开始按顺序覆盖文件，画面捕捉继续。
每次创建文件时都会检查文件的时间戳。
最新文件拥有最大的文件编号
当最新文件编号是65535时，就用文件编号00000创建新文件。

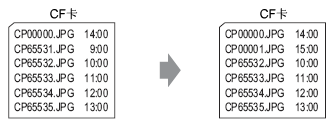

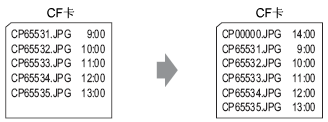

例如，CF卡上保存了文件编号为“CP65531.JPG到CP65535.JPG”的文件。
将创建新文件“CP00000.JPG”。
当CF卡/USB没有足够的可用空间时
画面捕捉期间，将删除最旧的文件，并以在最新的文件的编号上加1的方式保存新文件。
例如，当最新文件是“CP00000.JPG”时
将删除最旧的文件“CP65531.JPG”，并创建新文件“CP00001.JPG”。
当由于CF卡或USB存储器上的可用空间不足而删除文件时，将删除最旧的文件以便创建新文件。在这种情况下，与有足够的可用空间时相比，保存文件所需的时间是前者的两倍。
当保存至FTP时，自动增加文件编号不可用。
FTP服务器
仅当您为“保存在”位置选择[FTP服务器]时才会显示此项。选择要使用的FTP服务器编号。(FTP服务器编号是您在系统设置[FTP服务器设置]中注册的号码。)
文件名为时间戳。
捕捉图片质量
在1到100中设置捕捉图片质量。您也可以通过直接输入数值来指定。
1: 低质量图片，高压缩
100: 高质量图片，低压缩
