人机界面关机或进入离线状态时会清除保存在内部寄存器中的数据。您可以使用该功能来备份用户区中的数据。
将保存在内部寄存器地址的用户区的数据复制到备份SRAM。如果您指定了备份内部寄存器，打开人机界面时，人机界面将保留内部寄存器地址中存储的数据。
人机界面关机或进入离线状态时会清除保存在内部寄存器中的数据。您可以使用该功能来备份用户区中的数据。

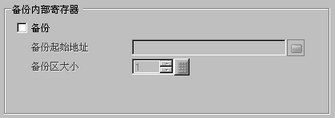

备份
设置是否备份人机界面内部寄存器。

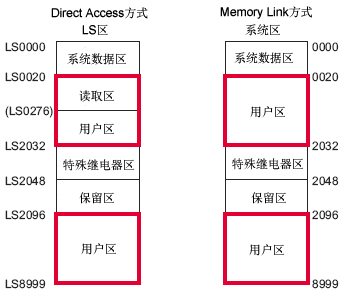

备份保存在用户区的连续地址中的数据。从LS区或USR区中选择用户区范围。(采用Memory Link方式时是USR区或系统区。)您不能备份多个范围。如果使用Direct Access方式时选择LS区，只会备份两个用户区中的一个(红框部分)。这在选择Memory Link方式中的系统区时也同样适用。
备份起始地址
设置要备份的内部寄存器的起始地址。在[备份区大小]范围内设置起始地址。
对Direct Access方式来说，应在LS20至LS2031、LS2096至LS8999或USR0至USR29999的范围内指定起始地址。
对于Memory Link方式，应在20至2031、2096至8999或USR0至USR29999的范围内指定起始地址。
备份区大小
设置要备份的内部寄存器的大小。
如果[备份起始地址]+[备份区大小]超出了内部寄存器备份的有效范围，备份功能将不起作用。
如果使用LS区或Memory Link系统区，在1至6096间设置。如果使用USR区，在1至30,000间设置。
根据备份数据容量，画面显示更新可能变得更慢。
内部寄存器的备份大小取决于备份区大小。
计算
16 + (4*1 × 备份区大小)
例如：
备份起始地址LS2096
备份区6096
计算结果
(16) + (4×6096) = 24400字节(大约24KB)
*1 对LS寄存器地址和Memory Link来说，该值是4。对USR寄存器地址来说，该值是2。如果备份区大小是奇数，需给该值加1。
