33.3.1 传输 - 从PC传输到人机界面(发送)

当向人机界面发送第一个工程时使用该过程。

  1. 使用LAN电缆，将人机界面和安装有GP-Pro EX的PC建立网络连接。(在PC上设置与人机界面相同的IP地址)。

  2. 打开人机界面。[Initial Start Mode]画面显示。要更改显示语言，触摸[]下拉列表。

    此画面在首次给人机界面上电时显示。在传输了一次工程后，将不再显示该画面。

    • 一旦已经传输了一个工程，下一次传输工程时，将不再显示[Initial Start Mode]画面。要更改以太网设置，请在人机界面离线画面上执行该操作。
      维护/故障排除手册，M.4.1 为人机界面分配IP地址。

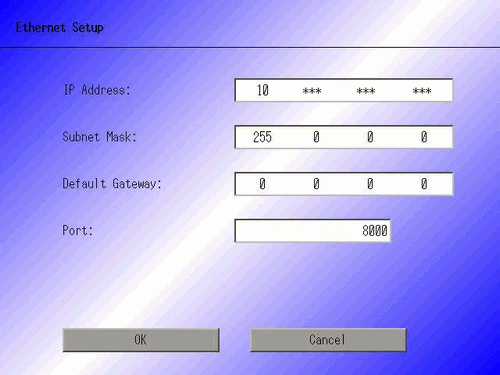

  3. 在人机界面上设置IP地址。[Ethernet Setup]。触摸该按钮显示以下画面，并显示传输时设置的内容。


    • IP地址默认设置为10.***.***.***。***部分取决于各型号。




  4. 修改IP地址、子网掩码并触摸[OK]。
    (例如，第一台人机界面：[IP Address] 192.168.0.1；[子网掩码] 255.255.255.0)
    同样，为其他人机界面设置相同网络的IP地址。

  5. 显示确认重启消息。触摸[Yes]，系统重启。
    重启后，显示[Initial Start Mode]画面。

    • 一旦已经传输了一个工程，下一次传输工程时，将不再显示[Initial Start Mode]画面。要更改以太网设置，请在人机界面离线画面上执行该操作。
      维护/故障排除手册，M.4.1 为人机界面分配IP地址

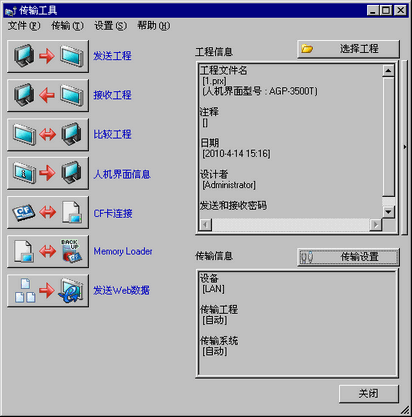

  6. 在GP-Pro EX状态工具栏上，点击[传输工程]图标 。将显示[传输工具]对话框。

  7. 在[工程信息]中确认工程详情。
    要传输不同的工程，点击[选择工程]按钮并选择适当的工程。

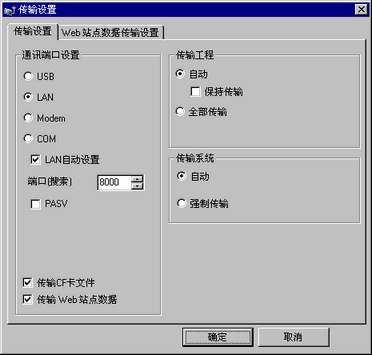

  8. 点击[传输设置]，显示[传输工具]对话框。确保[通讯端口设置]为[LAN]。勾选[LAN自动设置]复选框，点击[确定]。

    也可以点击GP-Pro EX的[工程(F)]菜单，然后指向[传输工程(G)]并选择[传输设置(C)]，打开此对话框。

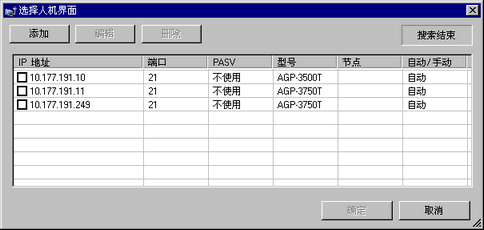

  9. 点击[发送工程]。[选择人机界面]对话框显示网络上可用人机界面的IP地址。



    • 检测与PC有着相同子网掩码的人机界面。

    • 如果不是自动检测IP地址，请点击[添加]，手动输入IP地址。您可以在使用WinGP的同时更改端口号。

    • 如果因防火墙或路由器限制而不能进行传输，勾选[PASV]复选框有时能允许您继续传输。

  10. 选择传输目标人机界面的IP地址并点击[确定]。传输开始。
    当选中了的多个IP地址时，会立即将工程发送到多个人机界面。

  11. 当弹出如下对话框时，点击[是]。(当再次发送同一工程文件时不显示该对话框。)

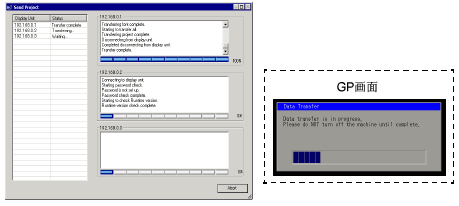

    传输期间显示以下对话框，用于查看通讯状态。
    下面是发送多个工程的示例。
    (在传输过程中，人机界面更改为传输模式，与控制器/PLC的通讯暂停。)

    • 如果您选择了多个IP地址，会按顺序将工程逐个传输到每台人机界面。

    • 如果工程文件有密码保护，必须确认密码后才能传输。

  12. 在传输完成后，对话框的状态将从[正在传输]变为[传输完成]。
    点击[关闭]。
    (人机界面被重置，显示已传输的工程画面。)

  13. 点击[关闭]返回到传输工具。再次点击[关闭]，关闭传输工具。
