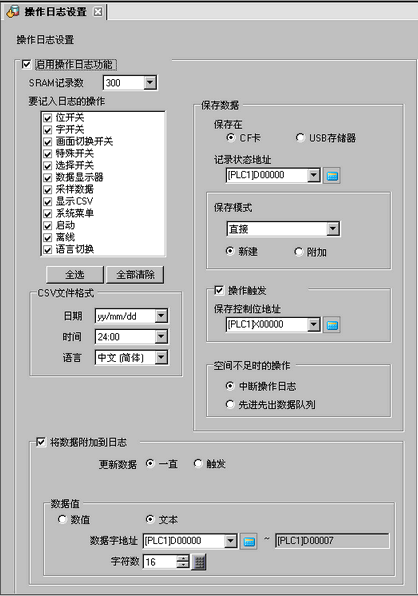

启用操作日志功能
设置是否使用操作日志功能
SRAM记录数
从100、200、300、400和500中选择一个保存至SRAM的记录数。
人机界面中的SRAM的容量由所选记录数量决定。
要记入日志的操作
从[位开关]、[字开关]、[画面切换开关]、[特殊开关]、[选择开关]、[数据显示]、[采样数据]、[显示CSV]、[系统菜单]、[启动]、[离线]和[语言切换]中为操作日志选择功能。
在初始化设置中，所有功能都被选中。
保存数据
保存在
当以CSV格式输出操作日志时，或者当超过SRAM中的保存记录数时，选择[CF卡]或[USB存储器]作为“保存在”位置。
记录状态地址
指定地址，用于确认保存到CF卡或USB存储器的写入状态。
状态
当输出操作日志文件时，传输位置ON。当文件输出完成时，传输完成位置ON。
错误状态是指如下情况。
|
位12至15 |
描述 |
简介 |
|
0000 |
成功完成 |
当备份过程成功完成时。 |
|
0100 |
无CF卡或USB存储器 |
当备份时未插入CF卡/USB存储器或CF卡保护盖处于打开状态。 |
|
0101 |
CF卡/USB存储器写入错误 |
当CF卡/USB存储器没有足够的可用空间可用于备份或在写入过程中拔出了CF卡或USB存储器时发生。 |
|
0111 |
CF卡/USB存储器错误 |
CF卡/USB存储器未被格式化或一些其他错误 |
保存模式
设置当保存操作日志时的操作。
直接
当选择[新建]时，将创建新的CSV文件。
当选择[附加]时，数据被添加到现有CSV文件中。
地址
指定更改数据保存操作的地址。当指定地址置OFF时，选择“新建”。当地址置ON时，选择“附加”。
您可以在一个CSV文件中附加的数据最多是10000条。
操作触发
指定是否由控制位触发保存操作日志。
保持控制位地址
将指定位置ON以便开始写入CF卡或USB存储器。
空间不足时的操作
指定当CF卡或USB存储器空间不足时的操作。
中断操作日志
停止将操作日志文件输出到“保存在”所指定的位置。当执行下一个操作时，操作日志的记录将完全停止，不记录任何内容。
先进先出数据队列
删除保存在CF卡或USB存储器中最旧的文件，并将数据保存在SRAM中。
CSV文件格式设置
设置保存到CSV文件时的显示格式。
日期
从mm/dd/yy(月/日/年)、mm/dd(月/日)、yy/mm/dd(年/月/日)、dd/mm/yy(日/月/年)中选择日期的显示格式。
时间
从12:00或24:00中选择时间的显示格式。
语言
从ASCII、日语、中文(繁体)、中文(简体)、韩语、俄语和泰语中选择语言。
将数值附加到日志
当记录操作记录时，设置是否获取指定数据字地址中存储的值。
如果勾选[保存模式][直接][附加]，则更改[将数值附加到日志]的设置，当传输工程和记录开始时，两组数据(有数值的数据和无数值的数据)将存在同一个文件中。如果不想有两个数据集，传输前，请删除外部存储器中的操作日志文件，或者重命名保存数据的文件夹。
更新数据值
设置时间获取数据字地址值。
一直
每次在目标文件中执行记录操作日志时，都会获取数值。
启动人机界面时，如果为数据字地址设置非法地址或符号，它将进入强制传输画面。请执行工程文件的强制传输。
触发条件
当触发位地址置ON时，将再次获取数据。
启动人机界面时，如果为数据字地址设置非法地址或符号，它将进入强制传输画面。请执行工程文件的强制传输。
触发位地址
在[更新数据值]中，勾选[触发]时，设置将触发读取数据的位地址。
数据值
设置从[数值]和[文本]中获取的数据值类型。
数值
数据字地址
设置字地址，存储记录操作日志时要读取的值。
根据[字符数]设置，自动显示地址结束。
数据类型
选择[数据字地址]数据类型。从16位Dec、16位Hex、16位Oct、16位BCD、16位Bin、32位Dec、32位Hex、32位Bin或32位BCD中进行选择。每个数据类型的输出格式如下。
|
数据类型 |
符号+/- |
范围 |
|
文本 |
无法设置 |
最多可以使用32个单字节字符。 |
|
16位Dec |
无 |
0至65535 |
|
启用 |
-32768至32767 | |
|
32位Dec |
无 |
0至4294967295 |
|
启用 |
-2147483648至2147483647 | |
|
16位十六进制 |
无法设置 |
0至FFFF(h) |
|
32位十六进制 |
无法设置 |
BCD |
|
16位Oct |
无法设置 |
0至177777(o) |
|
16位BCD |
无法设置 |
0至9999 |
|
32位BCD |
无法设置 |
0至99999999 |
|
16位Bin |
无法设置 |
0至1111111111111111 |
|
32位Bin |
无法设置 |
0至11111111111111111111111111111111 |
符号+/-
选择是否显示负值。选择何时数据类型为16位Dec或32位Dec。
文本
数据字地址
设置字地址的范围，存储记录操作日志时要读取的值。
字符数
设置从1至32单字节字符中获取的字符数。
