22.9.1.1 密码设置“级别模式”和“用户ID模式”

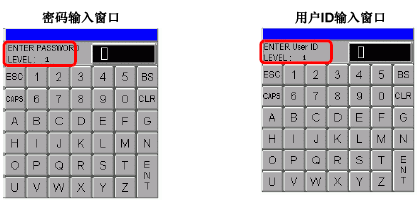

当访问一个比当前显示画面的安全级别更高的画面时将显示密码输入窗口/用户ID输入窗口。
根据“密码设置”，将显示“级别模式”(设置密码)或“用户ID模式”(设置用户ID和密码)。
输入的密码显示为星号(*)。
在“级别模式”下，只显示密码输入窗口。
在“用户ID模式”下，通过触摸用户ID和密码输入窗口中的输入区，两个窗口均可显示。
ESC
取消密码/用户ID输入，关闭输入窗口。
如果您同时使用“通过触摸切换画面”和“从控制器/PLC切换画面”，请确认在系统设置窗口的[主机]-[显示设置]中选择了[反映在控制器/PLC中]选项。如果清除复选框，当执行从控制器 /PLC 切换画面时，即便按[ESC]键也不能执行取消。5.19.2.1 [主机] - [显示设置] - 画面设置
CAPS
在大写和小写字母之间转换。当[CAPS]键以反转色(黑色)显示时，输入的是小写字母。
即便您转换大小写字母，键盘也只以大写字母显示。
ENT
确定输入密码/用户ID。
LEVEL(请求级别显示)
显示您正在访问的画面的安全级别。
可以从内部寄存器地址中看到当前级别和请求级别。该值保存在以下 内部寄存器地址中。
LS9301和LS9302为只读。当LS9302中有密码请求时，将保存安全级别，在完成密码输入后该值返回至0。
用户ID和密码输入窗口
LEVEL(请求级别显示)
显示您正在访问的画面的安全级别。
可以从内部寄存器地址中看到当前级别和请求级别。该值保存在以下 内部寄存器地址中。
LS9301和LS9302为只读。在LS9302中，如果有用户ID和密码请求，则保存安全级别，当用户ID和密码输入完成后它重新变为0。
User ID(用户ID输入)
通过触摸输入区显示用户ID输入窗口。此外，也可以在用户ID输入窗口显示输入的用户ID。
Password(密码输入)
通过触摸输入区显示密码输入窗口。此外，在密码输入窗口中输入的密码显示为*号。
OK
将输入的用户ID和密码与内部记录进行比较，如果符合安全级别(要求级别)，就显示画面。
下列情况将显示错误消息。
输入未注册的用户ID
输入的用户ID不符合要求级别
输入的密码与用户ID不匹配。
Cancel
关闭用户ID和密码输入窗口，返回原先画面。
