触摸的启用/禁用取决于工程中所用部件的设置状态或与外部控制器/PLC的连接状态。本节介绍各个设置的触摸启用/禁用条件。

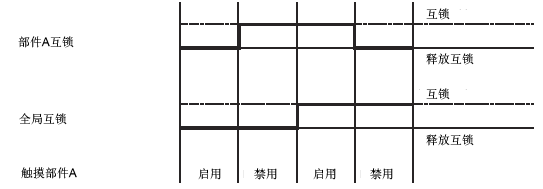

同时使用具有互锁设置的部件
设置在单个部件上的互锁和全局互锁可以同时使用,但当同时使用时,全局互锁优先。
例如,即使取消了单个部件的互锁,但如果它处于全局互锁状态中,则触摸该部件仍然无效。
指定外部控制器/PLC的地址
如果将外部控制器/PLC的地址指定为全局互锁地址,则只有当与该控制器/PLC的连接建立后才能决定触摸启用条件。因此,无论选择[位ON时启用]还是[位OFF时启用],都将启用全局互锁。
但是,如果将已建立的连接断开,则状态会与连接断开前一样。

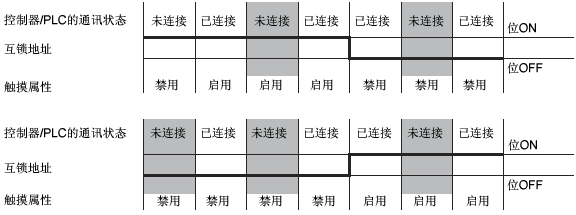

触摸启用条件:位ON时启用

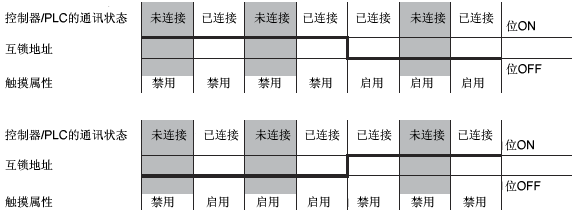

触摸启用条件:位OFF时启用
即使在有多个PLC连接的情况下,只要与其中一台PLC建立了连接且在全局互锁中为该PLC分配了地址,全局互锁就生效,无论是否已经建立了与其他PLC的连接。
显示互锁状态的各部件的显示设置可以适用于该部件的互锁条件。它不适用于全局互锁的状态。
带有延迟或自动OFF组功能的部件的设置
在部件操作期间进入全局互锁(触摸被禁用)状态时,可以在部件的操作完成前启用触摸,也可以在整个操作过程中都禁用触摸。

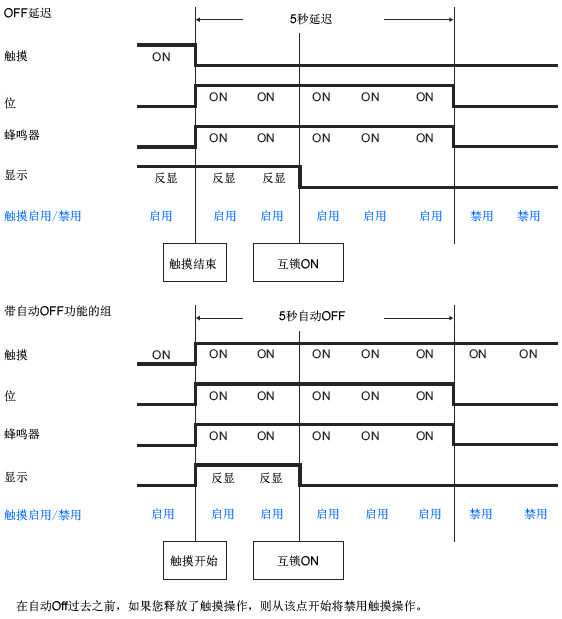

带有OFF延时和自动关闭的组功能
如果在瞬动操作过程中将带有OFF延时和自动OFF组功能的部件更改为全局互锁状态(禁用触摸),瞬动操作在延时或自动关闭过程中享有高优先级。在延迟结束或自动OFF的设定时间结束前,部件将不会进入全局互锁状态(禁用触摸)。

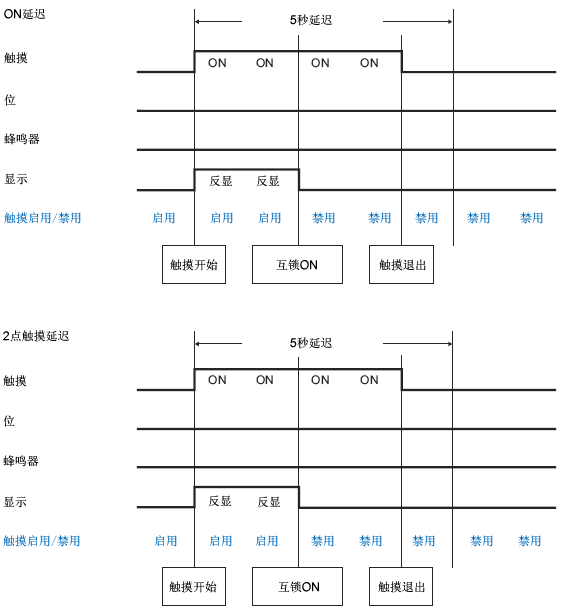

ON延时,2点触摸延时功能
对于ON延时和2点触摸延时功能,如果在延迟期间更改到全局互锁状态(禁用触摸),将取消延迟,并激活全局互锁状态(禁用触摸)。
