11.6.1 设置步骤 - 保存当前画面

配置捕捉人机界面当前画面的设置。(用“D100”作为捕捉的控制地址。)

1. 选择[系统设置]选项卡，显示[系统设置]窗口。

2. 在[系统设置]中，点击[主机]，并打开[模式]选项卡。

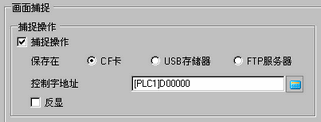

3. 在[画面捕捉]中，选择[捕捉操作]复选框。在[保存在]中选择[CF卡]。




• 除了CF卡外，您还可以保存至USB存储器或FTP服务器。由于支持的保存位置随机型的不同而不同，因此请使用下面的内容来确认保存位置。
  1.3 支持的功能

• 要保存FTP服务器，在[系统设置]中点击[FTP服务器]，注册FTP服务器。

4. 在[控制字地址]中输入D100。

5. 在[控制字地址]+2(D102)中保存了文件号后，[控制字地址]D100的最低位(位0)置ON，此时画面捕捉开始。(在文件名[CP*****.jpg]中，星号表示文件编号。)
