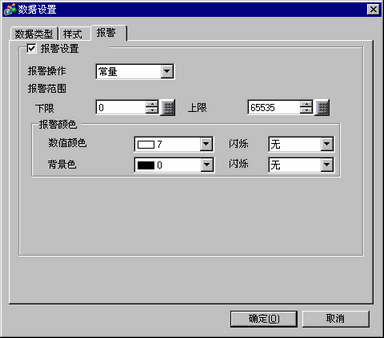

报警
指定是否显示报警(当数值超出报警范围时更改数据颜色)。
报警操作
当报警处于活动状态时，从[常量]或[地址]中选择操作。根据所选操作的不同，[报警范围]的设置也不同。
如果在[数据类型]选项卡中勾选了[指定输入/显示范围]，该设置固定为[常量]。
报警范围
如果[报警操作]是[常量]
如果未在[数据类型]选项卡中勾选[指定输入/显示范围]，则在以下范围内设置[上限]和[下限]。
|
位长 |
数据类型 |
显示符号+/- |
显示范围 |
|
16位 |
Dec |
Disable |
0 至 65535 |
|
启用 |
-32768 至 32767 | ||
|
Hex |
— |
0至FFFF(h) | |
|
BCD |
— |
0 至 9999 | |
|
32位 |
Dec |
Disable |
0 至 4294967295 |
|
启用 |
-2147483648 至 2147483647 | ||
|
Hex |
— |
BCD | |
|
BCD |
— |
0 至 99999999 | |
|
浮点 |
选中(固定) |
-9.9e16 到9.9e16 |
如果在[数据类型]选项卡中勾选了[指定输入/显示范围]，不设置[上限]和[下限]。
如果将[报警操作]选择为[地址]，则设置[上限]地址。[下限]是[上限]字地址之后的序列地址。

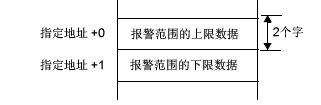

当指定地址是16位时

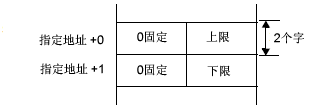

当[位长]是[16位]时
当[位长]是[32位]时
当指定地址是32位时
当[位长]是[16位]时
当[位长]是[32位]时
无论在[地址]中选择[16位]还是[32位]，序列地址的范围都会发生变化。
数值颜色
选择显示报警时的数值颜色。
背景色
选择显示报警时的背景色。
闪烁
选择闪烁及闪烁速度。您可以为报警颜色中[数值颜色]和[背景色]选择不同的闪烁设置。
根据人机界面和 [显示]选项卡的 [显示设置]区， 有些情况能设置闪烁，有些情况不能设置闪烁。
8.5.1 设置颜色
有关支持采样的报警范围地址，请参阅下面的内容。1.3 支持的功能
当在数据部分设置报警时，报警范围由四舍五入前的值来确定。计算使用四舍五入值。因此，即使数据和计算的报警范围相同，显示颜色也不同。
当[数据类型]为[浮点]时，定义小数位数后，报警范围由一个小数位确定。因此，即时显示值相同，显示颜色也不同。
例如，显示[10.0](位数= 3, 小数位数 = 1)，报警范围为 0-10
当实际值为10.01时，显示报警颜色
当实际值为10.001时，显示正常颜色
