24.3.1 设置步骤 - 以固定时间间隔执行采样

设置从D100、D101和D102中进行数据采样，采样从8:00开始，每小时进行一次，共进行10次。

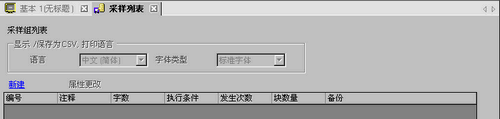

1. 在[通用设置(R)]菜单中，选择[采样设置(D)]命令或点击，将显示如下画面。

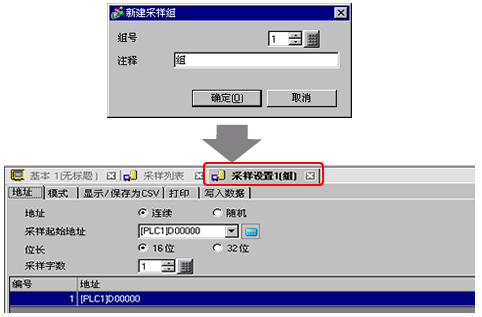

2. 点击[新建]，将弹出如下对话框。设置采样组编号，点击[确定]，将显示采样组设置画面。

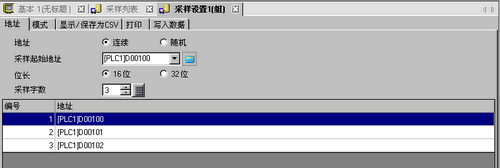

3. 在[采样起始地址]中，为您想采样的数据设置起始地址(D100).

4. 为采样数据指定保存的位长，在[采样字]中设置地址数。从指定地址开始，显示出前三个字。


5. 在[模式]选项卡上，[执行条件]选择[设置时间]。


6. 在[采样触发位地址]中，设置控制数据采样操作的位地址(例如，M100)。.



   • 请确保在开始时间前该位置ON。如果该位在开始时间为OFF，采样将不会进行。时间由人机界面中的时钟数据监视。

7. 指定数据采样的开始时间(08:00:00)，并设置采样频率和采样次数(每小时一次，共10次)。


8. 设置用于删除采样数据的地址(例如，M50)。当该位置ON时，将删除保存在人机界面采样组1中的所有数据。

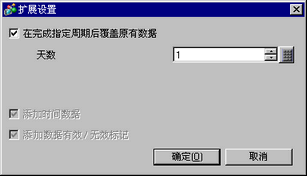

9. 点击[扩展设置]，将打开如下对话框。需要的话，设置采样数据在人机界面中维持的天数。

   在上面的图片中，数据在人机界面中将维持一天。在接下来一天的开始时间(8:00)，将按顺序覆盖前一天的采样数据，并保存新数据。如果您不想覆盖数据，请清除[在完成指定周期后覆盖原有数据]复选框。在接下来的一天，在开始时间不进行采样。

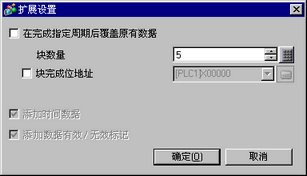

   如果您清除[在完成指定周期后覆盖原有数据]复选框，您就可以调整[块数量]设置。“块”是从指定“发生次数”中采集到的采样数据。当显示或打印数据时，您可以以块为单位。
   例如，从星期一至星期五采样5天并每天显示/打印数据。

   指定“发生次数”的采样数据为一个块。指定块数。
   在上图中，人机界面中维持五天的采样数据。第六天及以后将不再进行采样。要重新开始采样，请清除保存在人机界面中的采样数据。
