24.4.1 设置步骤 - 以指定周期执行采样

配置每次当位(M100)置ON时从D100、D101和D102中进行数据采样的设置。

1. 在[通用设置(R)]菜单中，选择[采样设置(D)]命令或点击，将显示如下画面。

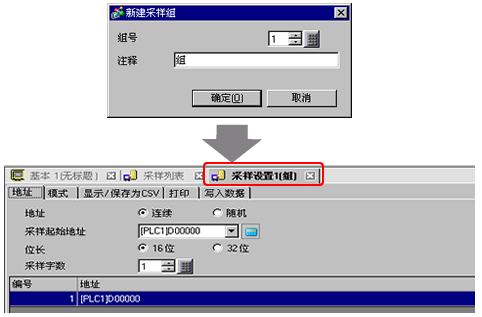

2. 点击[新建]，将弹出如下对话框。设置采样组编号，点击[确定(O)]，将显示采样设置画面。


3. 在[采样起始地址]中，为您想采样的数据设置起始地址(D100).

4. 为采样数据指定保存的位长，在[采样字数]中设置地址数从指定地址开始，显示出前三个字。


5. 在[模式]选项卡上为[执行条件]选择[位ON]。


6. 在[采样触发位地址]中，设置控制数据采样操作的位地址(例如，M100)。每次当该位置ON时即运行数据采样。


7. 指定采样数据的次数(例如，4次)。

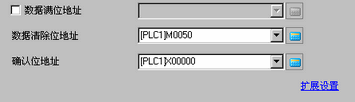

8. 设置用于删除采样数据的地址(例如，M50)。当该位置ON时，将删除保存在人机界面采样组1中的所有数据。

   指定在数据读取完成时将确认的[确认位地址](例如，M20)。当数据读取完成时，该位置ON。确认该位置ON并将[采样触发位地址](M100)置OFF。
   (当M100置OFF时，M20也置OFF。)

   如果在人机界面中保存了步骤7中指定的采样次数(例如，4次)后触发位(M100)第5次置ON时，将从第一次采样得到的数据开始覆盖和保存数据。
   如果您不想覆盖数据，请在[扩展设置]对话框中清除[在完成指定周期后覆盖原有数据]复选框。当指定位第5次置ON时，将不进行采样。

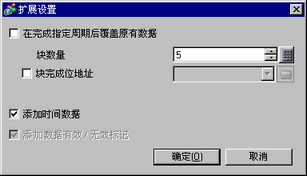

9. 点击[扩展设置]并显示下列对话框。
   如果您清除[在完成指定周期后覆盖原有数据]复选框，您就可以调整[块数量]设置。“块”是从指定“发生次数”中采集到的采样数据。当显示或打印数据时，您可以以块为单位。
   例如，从星期一至星期五采样5天并每天显示/打印数据。

   指定“发生次数”的采样数据为一个块。指定块数。
