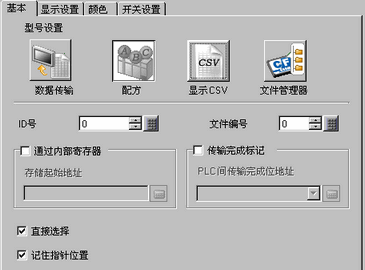

ID号
与[配方]显示器以及开关指示灯[特殊开关][文件项目开关]相关的ID号。该值可以在0至255之间。
当在一个画面上放置两个或两个以上的[配方]显示器时，请确保该编号是唯一的。
文件号
在0至2047中指定将在[配方]显示器中显示的配方数据编号。
通过内部寄存器
设置通过内部寄存器传输配方数据。通过在内部寄存器中暂时保存配方数据，您可以使用数据显示器在人机界面画面上查看和编辑数据。
当在SRAM和内部寄存器之间传输配方数据时，内部寄存器特殊继电器区LS2032的位11置ON。
存储起始地址
当设置了[通过内部寄存器]时，请为保存在那里的数据选择一个起始地址。
传输完成标记
设置用指定的位来确认从SRAM到控制器/PLC之间的传输已完成。
PLC间传输完成位地址
设置用于确认传输完成的位地址。
如果不能执行数据传输，该位保持OFF，内部寄存器特殊继电器区LS2032的位10置ON。
直接选择
要选择准备传输的数据，请触摸显示的项目名称。或者使用上/下光标开关来选择项目名称。
记住指针位置
设置此项，可在画面切换时保存当前光标的位置。
