传输状态
选择一个地址,用于在传输过程中验证传输状态和结果状态。
传输状态地址
设置保存传输状态和结果的地址。
错误代码(反映在错误状态位中的结果)
0 |
成功完成 |
传输成功完成。 |
1 |
保留 |
- |
2 |
无传输条件编号 |
对传输来说,与指定文件编号(组编号)对应的条件编号不存在。 |
3 |
内部寄存器范围错误 |
当从CF卡和USB存储器向控制器/PLC进行传输时,如果哦传输开始位置被指定为内部设备地址,则尝试传输超过内部设备地址范围的数据。 |
4 |
无CF卡 |
未插入CF卡或卡盖为打开状态。 |
5 |
读取错误 |
在CF卡/USB存储器至控制器/PLC的数据传输中,从CF卡/USB存储器中读取数据失败。 |
6 |
写入错误 |
在控制器/PLC至CF卡/USB存储器的数据传输中,向CF卡或USB存储器写入数据失败。可能没有足够的可用空间。 |
7 |
CF卡错误 |
CF卡无效或未格式化,或插入的介质不是CF卡。 |
8 |
保留 |
- |
9 |
保留 |
- |
10 |
保留 |
- |
11 |
无条件 |
在没有[启用数据传输功能]设置的情况下,试图将来自CF卡/USB存储器的CSV文件显示在CSV显示器上。 |
12 |
写入错误 |
从CF卡/USB存储器数据传输进行的数据写入在PLC上失败。 |
13 |
读取错误 |
从CF卡/USB存储器数据传输进行的数据读取在PLC上失败。 |
14 |
USB存储器不存在 |
人机界面没有插入USB存储设备。 |
15 |
USB存储器错误 |
USB存储器无效、未格式化或插入的介质不是USB存储器。 |

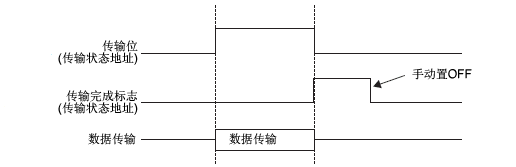

手动传输时序图
触摸传输开关,[传输状态地址]的传输位(位0)置ON。当数据传输成功完成时,传输位置OFF,传输完成位(位1)置ON。在确认传输完成后,请将传输完成位置OFF。
传输完成标记(位1)不会自动置OFF。从控制器/PLC中将传输完成标记置OFF。
