25.12.1 设置步骤-创建配方

下面是不使用多个文件夹时注册新配方数据的操作步骤。

1. 在[通用设置(R)]菜单中指向[配方设置(R)]，选择[传输配方数据(配方数据列表)(D)]。将显示如下窗口。


2. 将保存所创建配方数据的位置设置为[内部存储器]。配方数据通过画面传输被保存到人机界面内部存储器中。



   • 如果选择[CF卡]，必须设置CF卡文件夹。当您选择[USB存储器]时，必须设置USB存储器目标文件夹。使用传输工程工具，可将CF卡文件夹中的配方传输到人机界面中的CF卡上。USB存储器目标文件夹中的数据必须手动复制到USB存储器。不能使用传输工程工具传输到USB存储器。

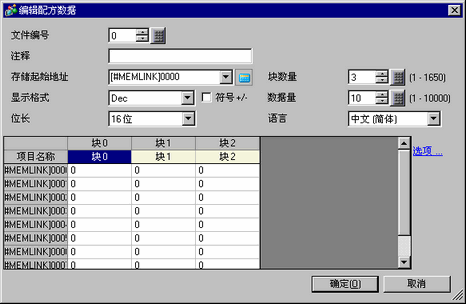

3. 点击[添加]。将显示[编辑配方数据]对话框。


4. 在[存储起始地址]中，设置目标(或源)控制器/PLC的起始地址。指定的内容是在[编辑数据区]中设置。
   指定配方数据的[显示格式]、[符号+/-]和[位长]。



   • 如果您触摸[选项]，您可以选择附带项目名称及块编号来传输数据。
     25.17.2 传输项目名称和块编号

5. 在[编辑数据区]输入每个配方的名称和数据。


6. 点击[确定(O)]。新文件被添加到[文件列表]。
