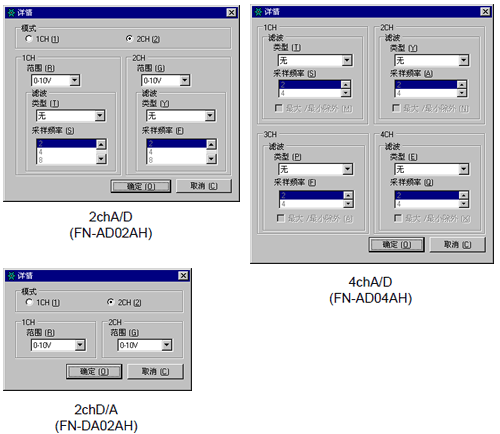

模式
在两通道模拟模块中选择[2CH]或[1CH] 。
范围
在两通道模拟模块中设置范围。
0-10V:0至4095
0-20mA:0至4095
4-20mA:0至4095
4通道模拟模块的范围在人机界面中进行设置。
0-5V:0至4095
1-5V:0至4095
0-10V:0至4095
-5-5V:-2047至2047
-10-10V:-2047至2047
0-20mA:0至4095
4-20mA:0至4095
类型
选择滤波类型。
两通道模拟
无、移动平均
4通道模拟
无、单纯平均、移动平均
有关滤波的详细信息，请参阅“Flex Network模拟模块用户手册，2.4 模拟/数字转换”。
采样频率
选择A/D转换的样本数。当把过滤类型设置为[无]时，可以选择该选项。
2通道模拟
2/4/8/16/32/64
4通道模拟
2/4/8/16/32/64/128/256/512/1024/2048/4096/8192/16384/32768/65536
最高/最低除外
指定是否删除样本数据中的最大和最小值。如果将A/D转换的样本数设置为4个以上，就可以选择该选项。
