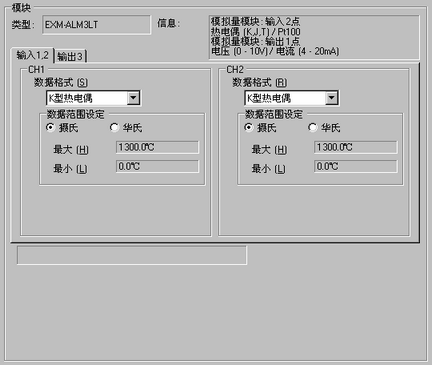

输入(CH1至CH4)
配置模块温度输入端子的设置。
数据格式
从[禁用]、[K型热电偶 ]、 [J型热电偶]、[T型热电偶]或[Pt100]中选择热电偶输入数据格式。
使用[禁用]以外的任何数据格式并且断开连接时，可能出现输入数据错误。
K型热电偶(摄氏度/华氏度)
K型热电偶的温度范围如下。
摄氏度
显示值是输入值0.0°C至1300.0°C的10倍(0至13000)。
华氏度
显示值 (320至23720)是输入值(32.0°F至 2372.0°F)的10倍。
J型热电偶(摄氏度/华氏度)
J型热电偶的温度范围如下。
摄氏度
显示值是输入值0.0°C至1200.0°C的10倍(0至12000)。
华氏度
显示值 (320至21920)是输入值(32.0°F至2192.0°F)的10倍。
T型热电偶(摄氏度/华氏度)
T型热电偶温度范围如下。
摄氏度
显示值是输入值0.0°C至400.0°C的10倍(0至4000)。
华氏度
显示值(320至7520)是输入值(32.0°F至752.0°F)的10倍。
Pt100摄氏度/华氏度
PT100的温度范围如下所示。
摄氏度
显示值是输入值-100.0°C至500.0°C的10倍(-1000至5000)。
华氏度
显示值(-1480至9320)是输入值(-148.0°F至 932.0F°)的10倍。
输出
配置模块模拟输出端子的设置。
数据格式
从[电压(0-10V)]或[电流(4-20mA)]中选择模拟输出的数据类型。
固定
电压和电流输出设置的模拟值将显示为0至4095范围内的对应值，如下所示。
用户定义(最大/最小)
电压和电流输出设置的模拟值将显示为所设置的[最大]和[最小]范围内的对应值。
可用值如下。
最大值：最小至32767
最小值：--32768至最大
保持输出
选择当逻辑程序停止时是否保留输出值。选择[启用]，即使逻辑程序停止时也会保留输出值。
