30.4.1 设置步骤 - 使用FLEXNETWORK外部I/O

下面是如何使用FLEX NETWORK模块中的数字I/O(DIO)的示例。

1. 选择型号为AGP-XXXXX-FN1M的人机界面。将自动安装FLEX NETWORK驱动程序。

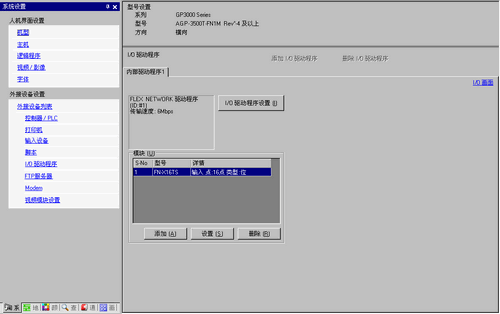

2. 在[系统设置]窗口中，选择[I/O驱动程序]来显示如下画面。




   • 如果工作区中未显示[系统设置]选项卡，请在[查看(V)]菜单中指向[工作区(W)]，然后点击[系统设置(S)]。

3. 点击[I/O驱动程序设置(I)]。将弹出如下对话框。在弹出的对话框中，选择“传输速度”，然后点击[确定(O)]。

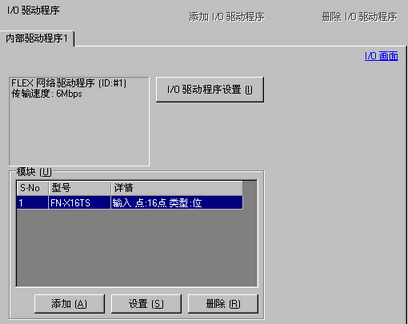

4. 在[I/O驱动程序]窗口中选择要配置的I/O模块，然后点击[I/O驱动程序设置(I)]。


5. 将弹出[模块设置]对话框。如需更改类型，在[类型]区选择I/O模块的型号。(例如，[I/O]和“FN-XY16SK”)。



   • 当使用模拟模块时，将“类型”设置为[模拟]。当使用定位模块或高速计数器时，将“类型”设置为[特殊]。

6. 指定一个S-No.编号，该编号应与模块上的S-No.相同。




   • 您可以在1至63间指定S-No.。但是，您不能在同一FLEX NETWORK中重复使用S-No.。
     30.4 使用FLEXNETWORK外部I/O

   • 如需定义I/O模块中的详细设置，点击[详情]，进行修改，然后点击[确定(O)]。(定位模块没有详情设置。)

7. 在[模块设置]对话框中点击[确定(O)]来应用更改的设置。

8. 如需添加I/O模块，请点击[添加(A)]。在[模块设置]对话框中，按照与步骤5至7类似的流程完成设置。您可以添加不同类型的模块。

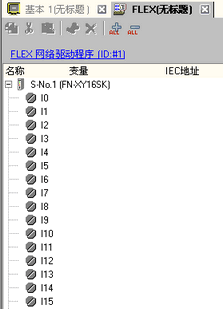

9. 在完成了FLEX NETWORK的设置后，将地址映射到I/O端子。点击[I/O画面]来设置I/O端子。




   • 您也可以从[画面列表]窗口中显示“I/O画面”。

10. 为每个端子映射一个地址(变量)。下面描述了如何映射地址。
    30.1.1 将地址(变量)映射到I/O端子
