30.3.1 设置步骤 - 用人机界面的内部DIO控制外部I/O

1. 选择型号为AGP-XXXXX-D81的人机界面。DIO驱动程序将自动安装。

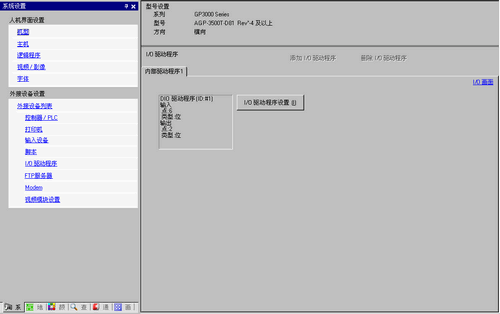

2. 在[系统设置]窗口中，选择[I/O驱动程序]来显示如下画面。




   • 如果工作区中未显示[系统设置]选项卡，请在[查看(V)]菜单中指向[工作区(W)]，然后点击[系统设置(S)]。

3. 点击[I/O驱动程序设置]。将弹出如下对话框。选择输入和输出地址类型并点击[确定(O)]。


4. 点击[I/O画面]来设置I/O端子。




   • 您也可以从[画面列表]窗口中显示“I/O画面”。

5. 为每个端子映射一个地址(变量)。下面描述了如何映射地址。
   30.1.1 将地址(变量)映射到I/O端子
