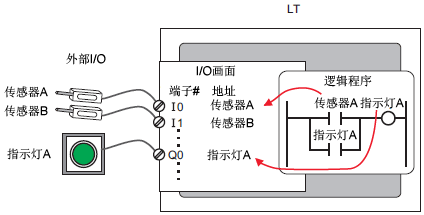

30.5.1 映射输入/输出(LT系列)

端子结构

为标准输入/输出和特殊输入/输出(高速计数器和PWM输出等)分配的端子不同。

• 标准输入端子：

X8至X11 (LT-3200 系列)
X8 至 X15 (LT-3300系列)

• 标准输出端子：

Y4至Y5 (LT-3200 系列)
Y4至 Y15 (LT-3300系列)

• 标准输入/输出和特殊输入/输出通用的端子：

X0 至X7、Y0至Y3

LT-3200系列

LT-3300系列
