型号 AGP-*****-CA1M/LT带内置CANopen主站驱动。将 Digital Electronics公司生产的CANopen从站“混合端子模块”(型号:HTB-1C0DM9LP;以后便称作“HTB”) 或 CANopen兼容的从站连接到人机界面上,您可以在远程位置控制外部I/O。
此外,将EX模块连接到HTB上,可以对I/O进行扩展。

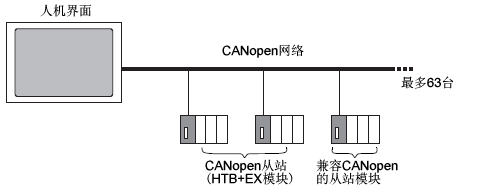

在每个人机界面中,您都可以构建开放的网络,最多连接63个HTB或CANopen兼容的从站。每个HTB最多可以连接7个 EX模块。
CANopen规格由CiA定义,可以在CiA网站上查看。
http://www.can-cia.org
如需了解CANopen规格及其基础结构的详细信息,请访问CiA网站。
CANopen主站驱动程序
使用DS301V4.02、DSP302V3.2和DS405V2.0配置文件。DS301是一个基于应用层的配置文件,用于通讯。DSP302是用于CANopen管理器和可编程CANopen设备的框架。DS405V2.0是IEC61131-3可编程设备的配置文件。
支持11位COB-ID(CAN2.0A)。不支持29位COB-ID(CAN2.0B)。
对于HTB,可以在PDO分组单元上开展通信。 整个系统最多可支持252个RxPDO和252个TxPDO。当映射到TPDO4~ 和RPDO4~上,算上所有从站,最多支持64个单元。
不支持临时主站*1
网络配置保存在简明DCF文件中*2在传输工程时,会将简明DCF文件传输到人机界面。
*1 当多台设备均可用作CANopen主站时,允许临时主站动态决定网络中的主站。
*2 简明DCF是以二进位数据格式表示的设备设置文件。CANopen网络的配置是通过将该数据下载到NMT主站来完成的。NMT主站的功能是控制从站节点的动作。任何CANopen网络都只存在一个NMT主站;带NMT主站功能的节点即是CANopen主站。
使用Digital Electronics 公司的CANopen从站时,可以使用下列功能。
功能 |
点数 |
描述 |
请参阅 | |
标准I/O |
标准输入 |
12点 |
- |
|
标准输出 |
8点 |
- |
要用EX模块扩展外部I/O时,请参阅下文。
30.7.6 用EX模块扩展输入/输出
