29.3.3.2 逻辑地址显示

当把[注册变量]设置为[地址格式]时，您可以使用GP-Pro EX内分配的位变量和整型变量的逻辑地址。

地址在逻辑程序上显示为X_0100。例如，[#LOGIC]X_0100

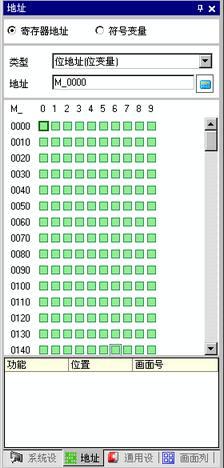

如下所示，在[地址设置]窗口中显示逻辑地址，并为逻辑程序指令及放置在画面上的部件指定地址。

  1. 选择[地址设置]选项卡，打开[地址设置]窗口。

    • 如果工作区上未显示[地址设置]选项卡，可在[查看(V)]菜单中选择[工作区(W)]，然后点击[地址设置(A)]。

  2. 选择[寄存器地址]并在[类型]中选择[位地址(位变量)]或[字地址(整型变量)]。

  3. 点击 图标，显示[输入地址]对话框。

  4. 在[控制器/PLC]中，选择[#LOGIC]和寄存器来指定地址。

  5. 将显示出逻辑地址。将地址拖曳到逻辑程序指令或画面上放置的部件上，以此方式来指定地址。
