31.13.4.4 确认执行结果 - XCH/XCHP

如果超出数组范围(执行结果超出范围)，将不执行指令。此时#L_Error置ON，并将错误代码写入#L_CalcErrCode。D1和D2中的结果维持上次成功运行指令而得出的值。

当使用系统变量检查结果时，确保在执行完指令后进行。当在执行完多个指令后检查状态时，系统变量将只保存最后处理的指令的结果。

程序示例

XCH

交换Data_1和Data_2的内容。

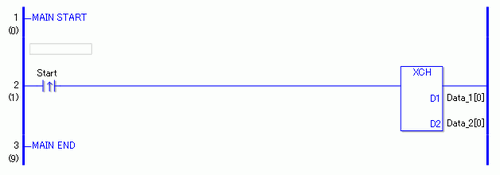

当上升沿指令置ON时，将执行XCH指令。当执行XCH指令时，将交换D1中的Data_1[0]和D2中的Data_2[0]。
当使用常开指令时，只要指令变量为ON，就总是执行XCH指令。

数组变量名称	数据1	指令执行	数据2
元素	Data_1 [0]	←→	Data_2 [0]
	Data_1 [1]		Data_2 [1]
	Data_1 [2]		Data_2 [2]
	Data_1 [3]		Data_2 [3]
	Data_1 [4]		Data_2 [4]

XCHP

当上升沿指令置ON时，将执行XCHP指令。当执行XCHP指令时，将交换D1中的Data_1[0]和D2中的Data_2[0]。
即使使用常开指令，也只有在检测到上升沿时才执行XCHP指令。
因此，即使常开指令的变量总是为ON，也只在一次扫描中执行XCHP指令。
