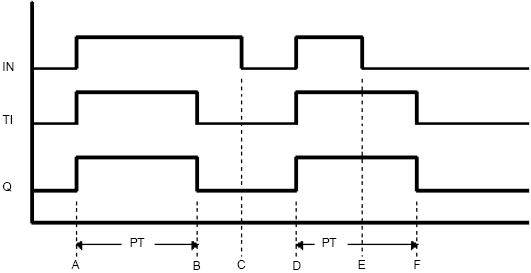

31.7.2.2 TP指令的时序图

• A点

定时器置ON。定时器开始测量(.TI置ON)。定时器输出位.Q置ON。

• B点

经过时间.ET等于预设时间.PT，定时器输出位.Q置OFF。定时器停止测量(.TI置OFF)。经过时间.ET保持等于预设时间(ET = PT)。

• C点

定时器置OFF。经过时间.ET复位为0。

• D点

定时器置ON。定时器开始测量(.TI置ON)。定时器输出位.Q置ON。

• E点

定时器置OFF。定时器继续测量(.TI保持为ON)。定时器输出位.Q保持为ON。

• F点

经过时间.ET等于预设时间.PT，定时器输出位.Q置OFF。定时器停止测量(.TI置OFF)。由于定时器输入位IN为OFF，经过时间.ET复位为0。
