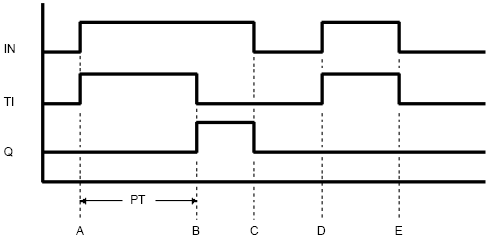

31.7.1.2 TON指令操作的时序图

• A点

定时器置ON，定时器测量位 .TI置ON。定时器测量开始，经过时间.ET增加。定时器输出位.Q保持OFF。

• B点

当经过时间.ET等于预设时间.PT时，定时器输出位.Q置ON。经过时间值。ET仍和预设时间.PT相同。定时器测量位.TI置OFF。

• C点

定时器输入位IN置OFF，定时器输出位Q置OFF。经过时间.ET复位为0。

• D点

定时器置ON，定时器测量位 .TI置ON。定时器测量开始，经过时间.ET增加。

• E点

定时器在经过时间.ET达到预设时间.PT前置OFF。定时器输出位 .Q保持OFF，经过时间.ET复位为0。
