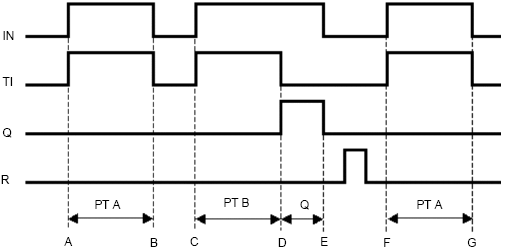

A和F点
定时器输入位IN置ON,定时器测量位TI置ON。定时器启动,经过时间.ET增加。定时器输出位Q保持OFF。
B和G点
定时器输入位IN置OFF,如果经过时间ET小于预设时间PT,定时器输出位Q保持OFF。经过时间ET处于保持状态。
C点
定时器输入位IN置ON,定时器测量位TI置ON。定时器再次开始测量,将经过时间ET累加到保持值上。定时器输出位Q保持OFF。
D点
当经过时间ET达到预设时间PT时,定时器测量位TI置OFF。
定时器输出位Q置ON。
E点
定时器输入位IN置OFF,定时器输出位Q置OFF。使用复位位(R)将经过时间ET复位为0。
