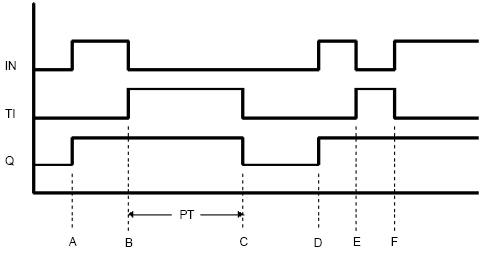

31.7.1.3 TOF指令操作的时序图

• A点

定时器置ON。定时器测量位.TI保持OFF。定时器输出位 .Q置ON。经过时间.ET复位为0。

• B点

定时器置OFF。定时器开始测量(.TI置ON)。定时器输出位保持为ON。

• C点

经过时间.ET等于预设时间.PT，定时器输出位.Q置OFF。定时器停止测量(.TI置OFF)。经过时间 .ET保持等于设置时间(ET = PT)。

• D点

定时器置ON。定时器测量位.TI保持OFF。定时器输出位.Q保持为ON。经过时间.ET复位为0。

• E点

定时器置OFF。定时器开始测量(.TI置ON)。定时器输出位.Q保持为ON。

• F点

定时器在经过时间.ET达到预设时间.PT之前置ON，定时器停止测量。(.TI置OFF)。定时器输出位.Q保持为ON，经过时间 .ET复位为0。
