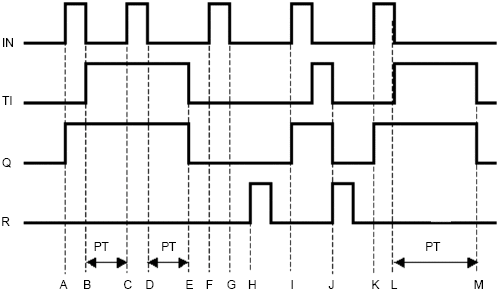

A点
当IN(输入)置ON时,Q(输出)置ON。
B点
当IN(输入)置OFF时,TI(定时器测量)置ON。 当TI置ON时,定时器测量开始。
C点
当IN(输入)置ON时,定时器测量暂停。
D点
当IN(输入)置OFF时,暂停的定时器测量继续开始。
E点
当预设时间(PT)值增加到PT等于ET的点时,TI(定时器测量)和Q(输出)置OFF。
F、G点
无论IN(输入)置ON还是置OFF,Q(输出)和TI(定时器)都不会置ON。
H点
将R置ON会复位累计定时器。当检测到上升沿时定时器复位。
I点
当IN(输入)置ON时,Q(输出)置ON。
J点
当R(复位)置ON时,Q(输出)和TI(定时器)复位。定时器当前值ET也被复位并清0。
K点
当IN(输入)置ON时,Q(输出)置ON。
L点
当IN(输入)置OFF时,TI(定时器测量)置ON。 当TI置ON时,定时器测量开始。
M点
当预设时间(PT)值增加到PT等于ET的点时,TI(定时器测量)和Q(输出)置OFF。
