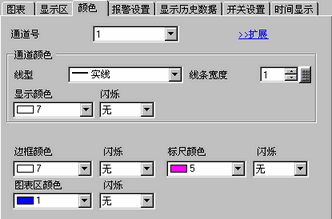

通道号
选择将配置的通道。
通道颜色
线型
从5种类型中选择线型:[实线]、[虚线]、[短划线]、[点划线]或[2点划线]。
当数据显示空间不足16点时,可能不能正确显示非实线线型。
线条宽度
在1至2中设置线条宽度。
显示颜色
设置线条颜色。
背景色
设置线条的背景色。
边框颜色
设置历史趋势图的边框颜色。
根据您用[选择形状]选择的部件,不能进行某些设置。
标尺颜色
选择图表的标尺颜色。
根据您用[选择形状]选择的部件,不能进行某些设置。
图表区颜色
选择图表显示区的颜色。
闪烁
选择闪烁及闪烁速度。您可以为[显示颜色]、[背景色]、[边框颜色]、和[标尺颜色]选择不同的闪烁设置。
根据人机界面和[显示]选项卡的[显示设置]区, 有些情况能设置闪烁,有些情况不能设置闪烁。8.5.1 设置颜色
根据形状,您可能不能设置[显示颜色]、[图案颜色]或[边框颜色]。
