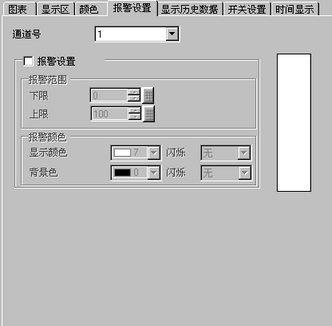

如果[图表]选项卡中的[显示方法]为[显示标尺]，将不显示[报警设置]选项卡。
通道号
选择将配置的通道。
报警
如果设置了此项，当数值超出指定范围时显示颜色会更改。
上限/下限
在0至100中设置报警范围的上限和下限(当选择了[显示符号+/-]时，该范围是-100至100)。如果[报警操作]是[常量]，请输入一个上限/下限值。如果设置了[地址]，请指定将保存上限/下限值的字地址。
显示颜色
选择显示报警的指针颜色。
闪烁
选择当出现报警时[显示颜色]是否闪烁以及闪烁速度。
根据人机界面和[显示]选项卡的[显示设置]区， 有些情况能设置闪烁，有些情况不能设置闪烁。
8.5.1 设置颜色
颜色范围显示条
显示每个范围内的颜色示例。还显示[报警]中指定的任何报警范围。
