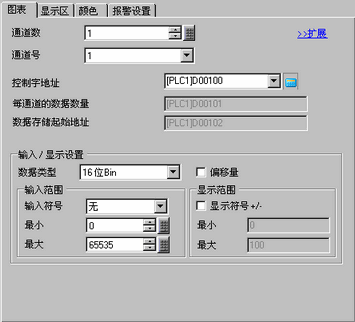

通道数
选择将在图表上显示的通道数。设置范围在1至20之间。
通道号
选择要配置的通道(数据曲线)。更改为[通道数]中设置的通道数并设置输入/显示设置。
控制字地址
设置控制图表显示/清除的地址。

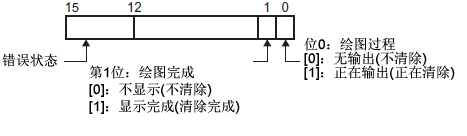

该地址的位0和位1控制何时显示和清除图表。
当位0为ON(例如，在地址中保存“1”)时，将显示图表。
当位1为ON(例如，在地址中保存“2”)时，显示的图表将被清除。
当位0和位1为ON(例如，在地址中保存“3”)时，将暂时清除显示的图表然后再次显示图表。
当数据数为零时，操作如下。
控制位00置ON，位01置OFF
相应通道的图表显示不改变。
控制位00置ON，位01置ON
图表显示被清除，不显示图表。
可以设置为PLC地址或人机界面内部寄存器地址。
显示图表时，清除则位0置ON。
清除图表显示时，位1置ON。置位0为OFF。
当位0为OFF时，位1也置OFF。
错误状态对应如下错误代码。
错误代码
|
位12至15 |
描述 |
简介 |
|
0000 |
成功完成 |
当成功完成处理时设置。 |
|
0001 |
坐标数是0 |
Control+2坐标值是0。 |
|
0010 |
显示范围错误 |
显示标尺时用地址来设置显示范围，上限和下限值是0，或下限值大于上限值。当使用辅助线时，上限和下限宽度小于1。当设置了辅助线时，上限和下限宽度小于等于1时设置。 |
|
0011 |
通讯故障 |
获取坐标的过程中发生通讯(超时)错误。 |
|
0100 |
保留 |
- |
|
: |
|
|
|
1111 |
保留 |
- |
每通道的数据数量
显示为[控制字地址]+1。该地址保存图表上显示的数据曲线数量。在图表上，这将变成数据样本的数量。您可以最多设置512个数据。

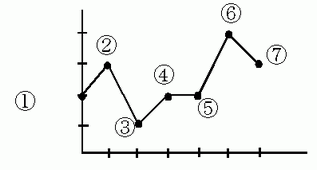

例如，数据输入数量： 7
数据存储起始地址/偏移值存储地址
显示为[控制字地址]+2。该地址保存图表上显示的起始数据。
当设置了[偏移量]时，这会变为[偏移值存储地址]。
输入/显示设置
数据类型
从[16位Bin]、[16位BCD]、[32位Bin]、[32位BCD]或[32位浮点]中选择图表显示数据类型。
如果选择了详情设置中的[个别]，可以修改个别通道设置。
如果选择了详情设置中的[显示标尺]，只能设置[16位Bin]或[32位Bin]。
偏移量
选择是否在图表中显示偏移量。
符号+/-
设置图表显示数据是否可以处理负数数据。只有当[数据类型]是[16位Bin]或[32位Bin]时才能设置此项。
无
仅处理正数数据。
2的补码
负数用2的补码处理。
MSB符号
负数用MSB符号处理。
最小/最大
选择图表显示数据的输入范围。
每个[数据类型]和[输入符号]都有不同的大小范围。
|
数据类型 |
符号+/- |
范围 |
|
16位Bin |
无 |
0至65535 |
|
2的补码 |
-32768至32767 | |
|
MSB符号 |
-32767至32767 | |
|
32位Bin |
无 |
0至4294967295 |
|
2的补码 |
-2147483648至2147483647 | |
|
MSB符号 |
-2147483647至2147483647 | |
|
16位BCD |
— |
0至9999 |
|
32位BCD |
— |
0至99999999 |
|
32位浮点 |
— |
-9.9e16 到9.9e16 |
每个字地址的数据与输入范围对应，并在图表上显示为1至100之间的一个值。

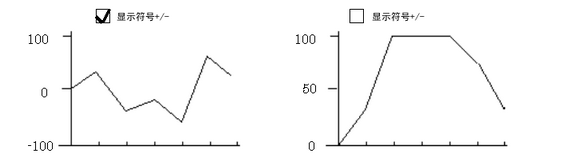

显示符号+/-
设置显示负数。只有当[数据类型]为[Bin]时才可以设置此项。当[数据类型]是[BCD]时，不设置[显示符号+/-]。对[浮点型]来说，设置[显示符号+/-]。
最小/最大
设置在图表上显示的范围的最小和最大值。如果设置了[显示符号+/-]，最小值是-100。如果未设置，最小值为0。最大值为100。
