18.10.2 显示/清除数据块显示图

要显示图表，在保存完数据数量和数值后，将控制地址的显示位(位0)延迟一个比通讯周期长的时间或50ms(取其中较大者)。
在显示完图表后控制地址数据被设置为0。要再次显示图表，用一个比通讯周期时间长的时间或50ms(取其中较大者)将数据恢复到控制地址。
通讯周期时间被保存在人机界面的特殊继电器内部寄存器(LS2037)中。

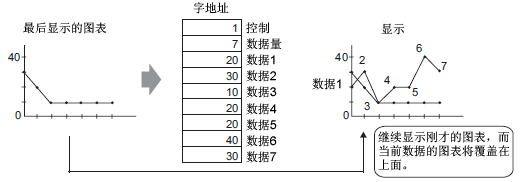

显示

在[通道数地址]中保存图表显示的数据数量，在将已定义的数据数保存到[数据存储起始地址]之后，将[控制字地址]的位0置ON。(例如，将1写入[控制字地址])

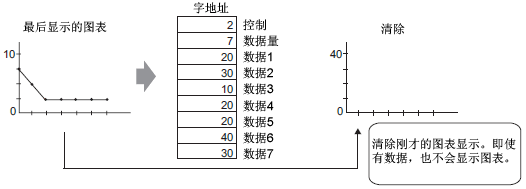

清除

将[控制字地址]的位1置ON。(例如，将2写入[控制字地址])。显示的图表将被删除。

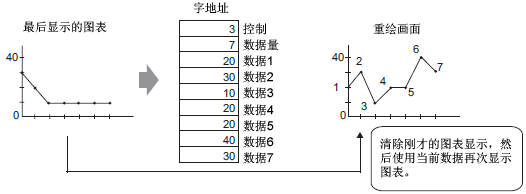

清除和更新

将[控制字地址]的位0和位1置ON。(例如，将3写入[控制字地址])。删除显示的图表后，图表将根据当前存储的数据重新显示出来。
