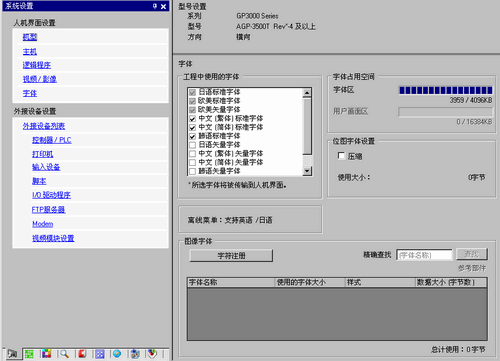

在[系统设置]中点击[字体],运行系统启动和字体验证。
字体
配置字体设置。
工程中使用的字体
选择工程文件中使用的字体。
日语标准字体、英语标准字体和英语矢量字体都是固定的。
不能在下列型号中使用字体区。
当使用[日语标准字体]、[欧美标准字体]或[欧美矢量字体]以外的字体时,使用用户画面区。
GP-32**系列
GP-4100系列
ST系列
字体大小
显示字体占用内存的大小。
字体区
显示字体区内存的大小(最大4096KB)。当字体大小超出字体区时,它将使用用户画面区。
GP-32**系列和ST系列不能使用字体区。当使用[日语标准字体]、[欧美标准字体]和[欧美矢量字体]以外的字体时,它将使用用户画面区。
当要注册的字体大小或位图图像大于可用的字体区时,字体或图像将在用户画面区注册。一个字体或位图图像不能在字体区和用户画面区单独注册。
用户画面区
如果所使用的字体的内存大小超过字体区(4096 KB),超出字体区的部分移动到[用户画面区],显示超出的内存大小。用户画面区的容量取决于人机界面型号。
设置与位图字体大小相关的项目。
压缩
指定是否压缩位图字体数据。
使用中
显示工程中使用的位图字体占用的内存大小。
配置图像字体设置。
字符注册
注册希望以图像字体显示的字符。
如需在[文本显示]和[输入显示]中显示图像字体,字符需要在[字符注册]对话框中注册。 最多可以注册20,000个字符。
直接输入用于字符注册的字符
直接在字符注册窗口输入要注册的字符,点击[注册]。
注册字符注册中的文本文件内容
点击[从文件输入],显示[打开文件]对话框。选择包含希望注册的字符的文本文件。文本文件中的字符在文本注册窗口显示。
使用Unicode(UTF-8)编码创建在[从文件输入]设置中所选的文本文件。
如需使用字符注册支持图像字体的型号信息,请参阅下面的内容。1.3 支持的功能
当未定义显示文本时,注册下列文本设置便可一步设置文本。每个文件的初始设置存保存在\Documents and Settings\All Users\Documents\Pro-face\GP-Pro EX*.**\Char文件夹中。(*.** 表示版本)
如果注册了较多文本,在编辑画面上显示或编辑带有图像字体的部件需要的时间可能会稍长。
精确查找
按字体名称查找。从第一个字符查找。查找结果在图像字体列表中显示。

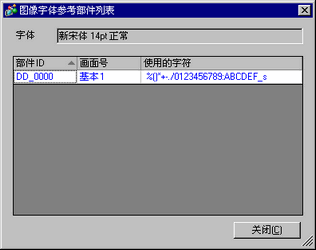

参考部件
列出使用图像字体列表中所选字体的部件。
双击部件ID,打开使用字体的画面。
图像字体列表
列出在报警部件和数据显示器中所使用的图像字体信息。
即使所有显示的信息都相同,也将分别显示不同[字体集]类型的图像字体的信息。
字体名称
显示所使用的字体的名称。
字体大小
显示所使用的字体的大小。
样式
显示所使用的字形(标准/斜体/粗体/粗斜体)。
数据大小
显示所使用的字体的位图数据大小。
总使用容量
显示字符注册的图像字体数据的总大小。
当以图像字体注册25个单字节字符时的大小。
MS Gothic 10点约300字节
MS Gothic 24点约1KB
MS Gothic 48点约2.7KB
