如果您为调用画面设置背景色,在人机界面上将不显示放在画面上的对象。
为调用画面最多可以设置10个嵌套层(11层)。

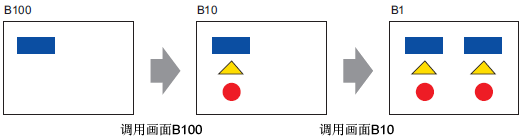

例如,2个嵌套层(3层)
创建工程时,如果计算机内存容量变低,画面采用多层调用画面来设置画面,则可能不会在编辑器上显示嵌套的画面。 但是,一旦传输到人机界面上,则将正确显示。

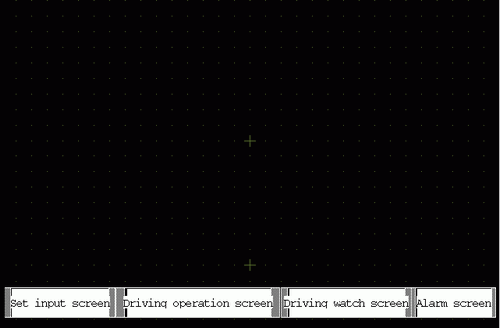

在[画面(S)]菜单中,选择[新建画面(N)]。将弹出如下[新建画面]对话框。点击[新建],创建一个新的基本画面。(例如,基本画面2)

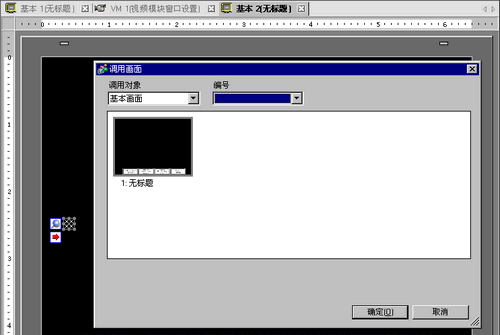

从[调用对象]中选择目标图像。
基本画面
显示以前创建的基本画面。
图像
显示已经在“图像注册”中注册的图像数据。
图像(CF卡)
显示已经在“图像注册”中注册的CF卡图像数据。
标记注册
显示已经在“标记注册”中注册的标记。
键盘
显示已经在“键盘注册”中注册的键盘。

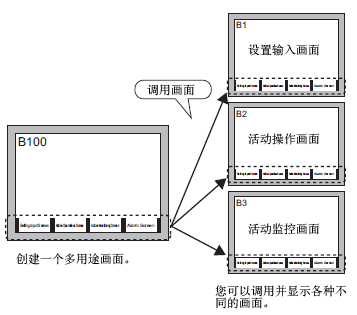

当调用一个[基本画面]时,在画面的中心调用和放置它。
选择一幅图像并点击[确定],来显示指定的图像。
在绘制[调用画面]对象后,在对象的左上角,固定别针的下方,将显示“跳转”图标。点击该图标来加载被调用的画面。此功能对于检查和编辑画面非常方便。
