8.11.1 绘制阀门

下面描述如何用点绘制一个阀门。

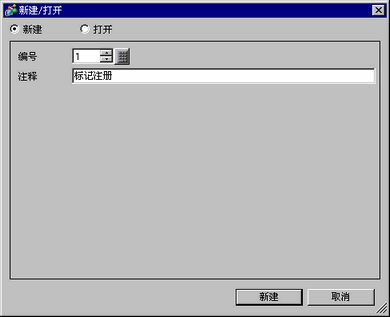

1. 从[通用设置(R)]菜单中，点击[标记注册(M)]。选择[新建]，输入[编号]和[注释]，然后点击[新建]。(例如，[编号]=1，[注释]=标记注册)

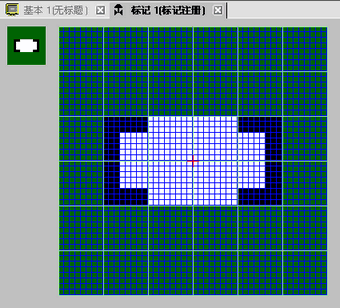

2. 用矩形创建阀门的轮廓。从[绘图(D)]菜单中选择[实心矩形]。通过拖动鼠标来调整矩形的大小和位置，然后再放置该对象。




   • 从[编辑(E)]菜单中选择[撤消(U)]来撤消该命令。

3. 用椭圆创建阀门的口。从[绘图(D)]菜单中选择[圆/椭圆(C)]，把鼠标移动到画面上，调节完矩形区的大小和位置。

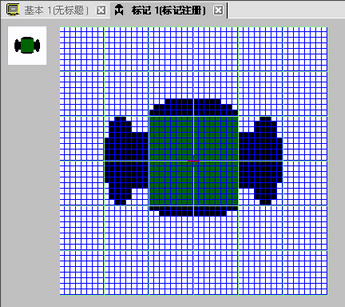

4. 使用[颜色反转]来创建阀开口的轮廓。从[编辑(E)]菜单中选择[颜色反转(Y)]来反转画面上的点阵颜色。 在该状态下，从[绘图(D)]菜单中选择[圆/椭圆(C)]，在调节完椭圆的大小和位置后放置该对象。放置后，再次点击[颜色反转(Y)]返回到以前的画面状态。

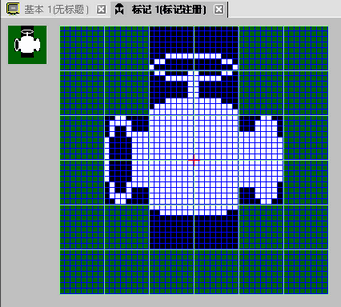

5. 用椭圆和矩形创建手柄部分。从[绘图(D)]菜单中选择[圆/椭圆(C)]或[实心矩形(T)]，在调节完椭圆的大小和位置后放置该对象。

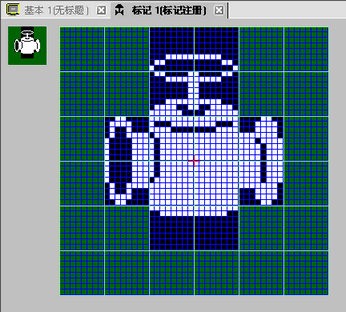

6. 逐点微调每个部件。从[绘图(D)]菜单中点击[点(D)]。绘图时，您可以左击将点置ON(白色)，右击将点置OFF(黑色)。


7. 点击[基本1]选项卡，打开一个基本画面来放置该标记。从[绘图(D)]菜单中点击[画面调用(O)]。



   • 在[画面(S)]菜单中，选择[新建画面(N)]来创建一个新的基本画面。

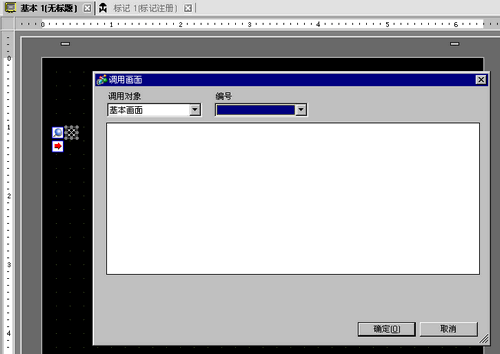

8. 点击绘图画面，在画面上放置虚线边框，然后将弹出[调用画面]对话框。

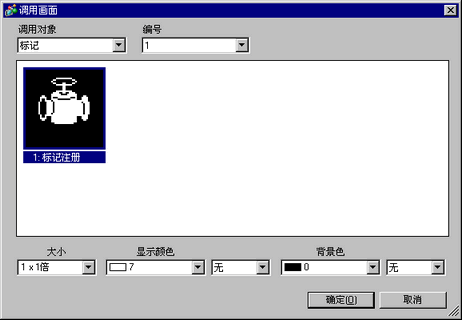

9. 从[调用对象]中选择[标记]，然后在[编号]中选择注册的标记编号。(例如，1)




   • 您可以指定已创建标记的显示颜色。

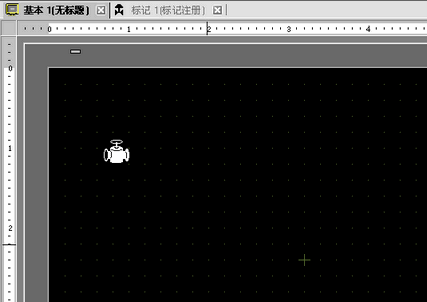

10. 选择一幅图像并点击[确定]，来显示指定的图像。
