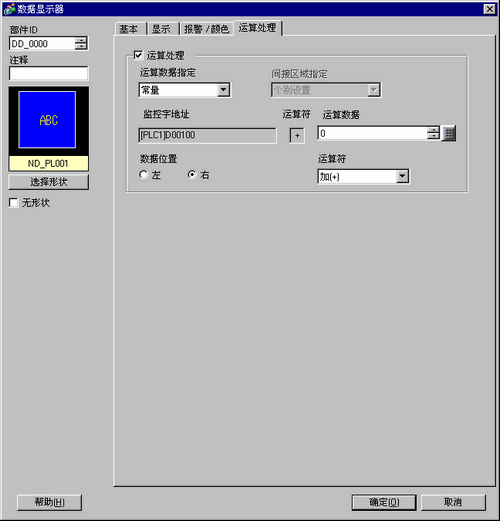

14.11.1.9 数值显示 - 运算处理

运算数据指定

选择设置数据进行运算的方法。

• 常量

写入一个设定常量作为要运算的数据。(直接指定)

• 地址

指定保存将进行运算的数据的地址。(间接指定)

间接区域指定

如果[运算数据指定]是[地址]，为保存运算数据的地址选择分配方法。

• 显示地址后的区域

使用保存在[监控字地址]中的值及随后的地址进行算术运算。

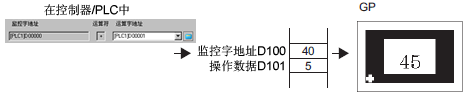

示例：如果运算数据指定是[地址]，间接区域指定是[显示地址后的区域]，[运算符]是[+]。

• 个别设置

为运算数据选择单独的字地址。

监控字地址

显示[基本]选项卡上指定的[监控字地址]。

运算数据

对于[字地址]数据，设置其他数据。

如果将[运算数据指定]设置为[常量]，请在此处输入运算数据。[基本]选项卡上的每种[数据类型]都有不同的大小范围。如果设置了[地址]，请指定将保存运算数据的地址。

数据类型		符号+/-	范围
16位	Dec	禁用	0至65535
		启用	-32768至32767
	Hex	—	0至FFFF(h)
	Oct	—	0至177777(o)
	Bin	—	0至FFFF(h)
	BCD	—	0至9999
32位	Dec	禁用	0至4294967295
		启用	-2147483648至2147483647
	Hex	—	BCD
	Bin	—	BCD
	BCD	—	0至99999999
	浮点	—	-9.9e16 到9.9e16

数据位置

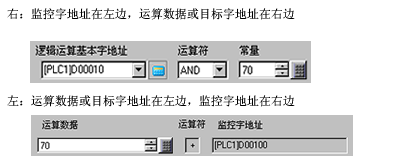

从[右]或[左]中选择运算数据或目标字地址的显示位置。

运算符

从[加号(+)]、[减号(-)]、[乘号(*)]、[除号(/)]、[逻辑与(&)]、[逻辑或(|)]或[异或(^)]中选择运算符。
