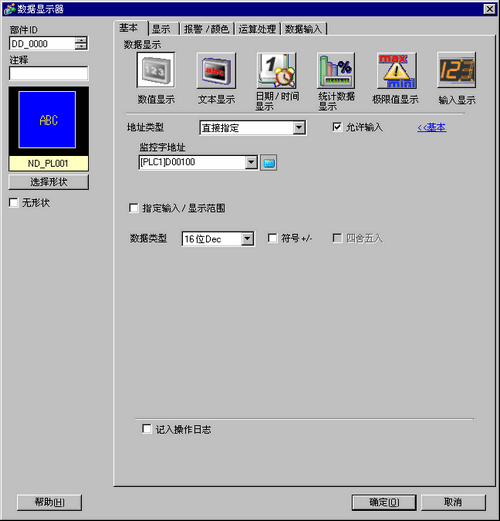

显示保存在控制器/PLC指定字地址中的数值数据。
监控字地址
可实时显示此处指定的字地址中保存的数值数据。
由于实型变量的长度是64位，因此不能显示实型变量。
允许输入
设置数据显示器是否接受键盘和条形码阅读器输入。
如果在[显示]选项卡的[扩展]画面上设置了[显示格式]选项，就不能设置此项。
14.11.1.3 数值显示 - 数据输入/基本
指定输入/显示范围
指定输入/显示范围，[监控字地址]数据将自动转换到相应的输入和显示范围。可以显示出由此得到的数值。
数据类型
选择要显示数据的类型。
|
位长 |
数据类型 |
|---|---|
|
16位 |
Dec, Hex, Oct, Bin, BCD |
|
32位 |
Dec, Hex, Bin, BCD, Float |
当使用32位数据时，高位和低位字数据的关系具体取决于控制器/PLC类型。更多信息，请参阅控制器/PLC连接手册。
浮点格式为IEEE754。
符号+/-
定义是否支持显示负数。需要显示负值时设置该选项。负数使用2的补码进行处理。
只有当[数据类型]为[Dec]时才可以对其进行设置。
四舍五入
设置是否在显示数据中对小数值进行四舍五入。如果未选择四舍五入法，小数部分将被丢弃。
当[数据类型]为[浮点]时，该设置可用。
记入操作日志
指定是否记录操作日志。只有当选择了[允许输入]时才可以指定。
当在通用设置[操作日志设置]中未选择[启用操作日志功能]时，将弹出“无法记录单个部件的日志”消息。选择[启用操作日志功能]，启用操作日志设置。

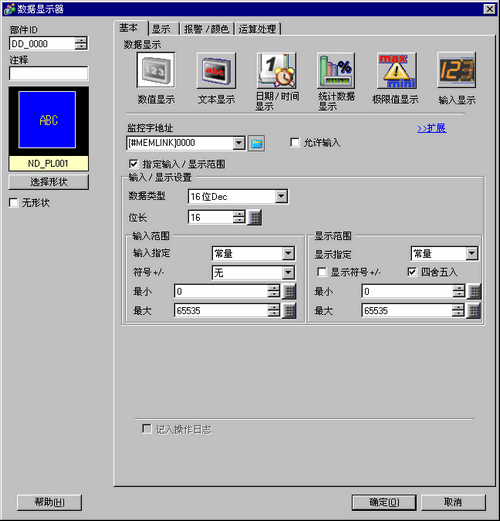

将数值数据显示为一个相对值。
指定输入/显示范围
指定输入/显示范围，[监控字地址]数据将自动转换到相应的输入和显示范围。可以显示出由此得到的数值。(显示相对值)

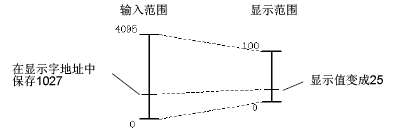

例如：
数据类型
选择要显示数据的类型。
|
位长 |
数据类型 |
|---|---|
|
16位 |
Dec, Hex, Oct, Bin, BCD |
|
32位 |
Dec, Hex, Bin, BCD, Float |
位长
在1至16中指定地址的有效位长度。
仅当将[数据类型]指定为[16位]时可选择。
输入范围
输入指定
选择如何指定最大值和最小值。
常量
指定一个设定的常量作为最大/最小值(直接指定)。
地址
指定保存最小/最大值的地址。(间接指定)
符号+/-
指定输入数据是否能够处理负值数据。
无
仅正数数据。
2的补码
负数用2的补码处理。
MSB符号
负数用MSB符号处理。
显示范围
显示指定
选择如何指定显示范围的最大和最小值。
常量
指定一个设定的常量作为最大/最小值(直接指定)。
地址
指定保存最小/最大值的地址。(间接指定)
四舍五入
当显示数据时，选择是否对小数部分进行四舍五入。
显示符号+/-
设置显示负数。
当[数据类型]为[Dec]时才可以设置它。
示例：当写入"-123"时
输入范围/显示范围
最小/最大
为数字显示数据选择输入范围和显示范围。
如果[输入指定]或[显示指定]为[常量]，那么您可以输入最小/最大值。
如果设置了[地址]，请指定将保存最小/最大值的字地址。
输入范围/显示范围最小值/最大值
16位
|
数据类型 |
符号+/- |
输入范围 |
显示符号+/- |
显示范围 |
|---|---|---|---|---|
|
Dec |
无 |
0至65535 |
禁用 |
0至65535 |
|
启用 |
-32768至32767 | |||
|
2的补码 |
-32768至32767 |
禁用 |
0至65535 | |
|
启用 |
-32768至32767 | |||
|
MSB符号 |
-32767至32767 |
禁用 |
0至65535 | |
|
启用 |
-32768至32767 | |||
|
Hex |
无 |
0至65535 |
- |
0至FFFF(h) |
|
2的补码 |
-32768至32767 |
- |
0至FFFF(h) | |
|
MSB符号 |
-32767至32767 |
- |
0至FFFF(h) | |
|
Oct |
无 |
0至65535 |
- |
0至177777(o) |
|
2的补码 |
-32768至32767 |
- |
0至177777(o) | |
|
2的补码 |
-32767至32767 |
- |
0至177777(o) | |
|
BCD |
- |
0至9999 |
- |
0至9999 |
|
Bin |
无 |
0至65535 |
- |
0至FFFF(h) |
|
2的补码 |
-32768至32767 |
- |
0至FFFF(h) | |
|
MSB符号 |
-32767至32767 |
- |
0至FFFF(h) |
32位
|
数据类型 |
符号+/- |
输入范围 |
显示符号+/- |
显示范围 |
|---|---|---|---|---|
|
Dec |
无 |
0至4294967295 |
禁用 |
0至4294967295 |
|
启用 |
-2147483647至2147483647 | |||
|
2的补码 |
-2147483648到 2147483647 |
禁用 |
0至4294967295 | |
|
启用 |
-2147483647至2147483647 | |||
|
MSB符号 |
-2147483647到 2147483647 |
禁用 |
0至4294967295 | |
|
启用 |
-2147483647至2147483647 | |||
|
Hex |
无 |
0至4294967295 |
- |
BCD |
|
2的补码 |
-2147483648到 2147483647 |
- |
BCD | |
|
MSB符号 |
-2147483647到 2147483647 |
- |
BCD | |
|
BCD |
- |
0至99999999 |
- |
0至99999999 |
|
Bin |
无 |
0至4294967295 |
- |
BCD |
|
2的补码 |
-2147483648到 2147483647 |
- |
BCD | |
|
MSB符号 |
-2147483647到 2147483647 |
- |
BCD | |
|
浮点 |
- |
-9.9e16 到9.9e16 |
- |
-9.9e16 到9.9e16 |
输入范围和显示范围决定了数值的转换显示方式。如果该值超出了输入范围，那么就使用相同比率转换并显示该值。
