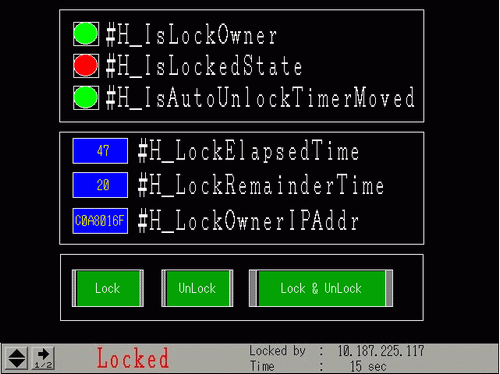

设置了操作锁定后，非解锁人机界面上显示以下画面，触摸操作被禁用。
|
|
显示内容 |
|
1 |
在画面顶部和底部之间更改标签的显示位置。 |
|
2 |
将画面切换到第二页。 画面第二页上会显示解锁人机界面的站名。如果解锁GP是GP-Viewer EX，则不显示任何内容。 |
|
3 |
显示该画面处于锁定状态。在操作锁定过程中闪烁。 |
|
4 |
显示到自动解锁还剩多长时间。当剩余时间为0时自动解锁。当切换到第二页时，会显示操作锁定已启用的时间。 |
|
5 |
显示解锁人机界面的IP地址。 |
由于在解锁人机界面上不显示锁定状态，因此即使不小心启用了锁定功能，也不能从人机界面上得知这一状态。如需在解锁人机界面上检查锁定功能是否启用，可在操作锁定开关上添加指示灯功能。将系统变量“#H_IsLockOwner”分配给指示灯功能，这样就可以在锁定和解锁之间进行切换，并且可以从解锁人机界面上查看锁定功能启用与否。
可以显示的站名长度取决于屏幕大小。
QVGA人机界面：最多17个字符
VGA人机界面：最多26个字符
