多台PLC的连接方法
可以连接多台PLC。

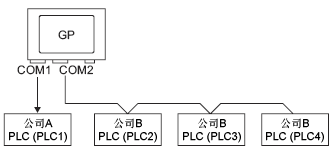

当使用COM1和COM2时
例如,为COM1设置公司A的驱动程序(串行通讯),为COM2设置公司B的驱动程序(串行通讯)。
可以为每个COM端口分配不同的驱动程序。但是,每个COM端口只能有一个驱动程序。
一个COM端口可以连接驱动程序相同的多台控制器。但是,允许的控制器/PLC数量根据驱动程序的不同而不同。有关控制器/PLC允许数量的信息,请参阅“GP-Pro EX控制器/PLC连接手册”。

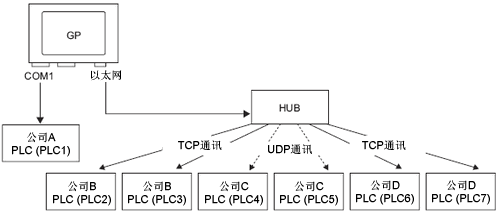

为COM1设置公司A的驱动程序(串行通讯),为以太网端口(以太网通讯)设置公司B、C和D的驱动程序。
这些端口最多可以使用四个驱动程序。但是,只能为每个COM端口配置一个驱动程序,由以太网端口使用其余驱动程序,或者以太网端口使用全部四个驱动程序,而COM端口不使用任何驱动程序。在上面的例子中,为COM1设置了一个驱动程序(公司A的PLC),因此,以太网端口可以处理3种其他类型的驱动程序(公司B、C、D)。
当使用以太网通讯驱动程序进行多项连接时,不能在同一个驱动程序中设置[UDP]或[TCP]。
例如,如果已将[控制器/PLC1]设置为MELSEC A Ethernet[UDP]型,则不能将[控制器/PLC2]设置为MELSEC A Ethernet[TCP]型。
Direct Access方式 + Memory Link方式
可以同时连接控制器/PLC和主机(PC、单片机等)。
当使用Direct Access方式和Memory Link方式时
例如,使用Direct Access方式将公司A的PLC连接到COM1,而使用Memory Link方式将单片机连接到COM2。
关于系统数据区的详细信息,请参阅 A.1.4.5 控制器/PLC 系统数据区分配步骤 或 "GP-Pro EX控制器/PLC连接手册" 。
当多台PLC与人机界面连接时,只允许一台PLC连接到系统区。
如下图所示,当四台PLC与人机界面连接时,只能将PLC1到PLC4中的一台设置到系统区。
Direct Access方式 + Memory Link方式
通过Direct Access和Memory Link方式进行通讯时,每种方式使用一个单独的LS区。但是,系统区、特殊继电器区和LS9000区是共享的。

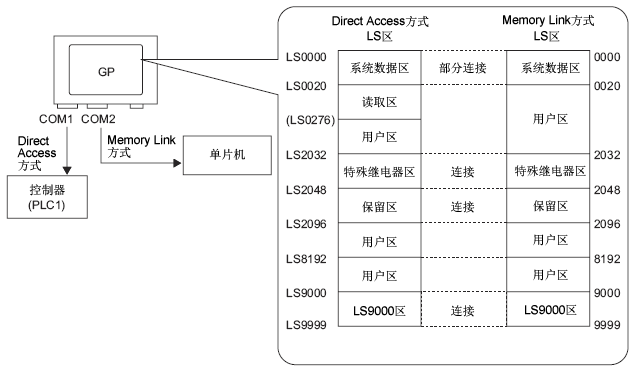

如下图所示,PLC和微计算机主板都连接到人机界面,人机界面有一个对应Direct Access方式的LS区和一个对应Memory Link方式的LS区。
有关地址内容的更多信息,请参阅A.1 通讯或"GP-Pro EX控制器/PLC连接手册"。
